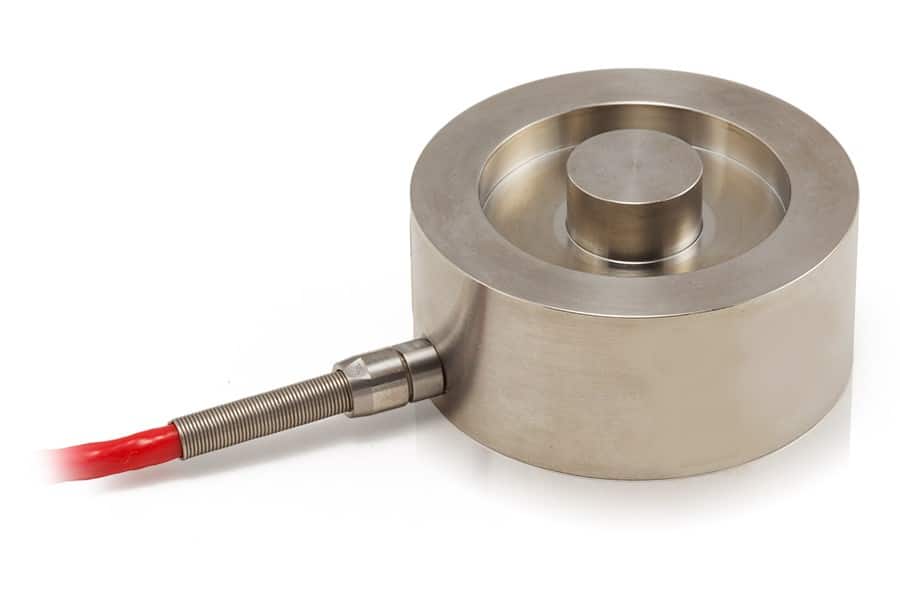

FLB500
Bouton de charge
Le modèle FLB500 est un capteur de force conçu pour les mesures de compression, de 7
- Capteur de compression
- Miniature
- Haute précision
- Disponible de 7000 à 25 000daN
Le modèle FLB500 est un capteur de force conçu pour les mesures de compression, de 7.000 à 25.000 daN. Il se distingue par ses dimensions miniatures et une faible déflection sous charge. Ce modèle est fabriqué à partir d’un corps d’épreuve en acier inoxydable et d’une technologie de jauges de contrainte. Il dispose en standard d’une bonne classe de précision. Il peut être associé à un conditionneur externe (AMP310), logé dans son câble, pour délivrer un signal haut niveau, tension ou courant
Modèle(s)
Documents téléchargeables
Type de document
Caractéristiques techniques
Sous-Famille
Capteurs de Compression
Capteurs Miniatures
Tension d'alimentation
10Vdc nominal, 18Vdc ou Vac max. régulée et stabilisée
Déséquilibre
< ±3% EM
Sensibilité
2mV/V
Etendue de mesure (EM)
7000daN
10000daN
25000daN
Type
Compression
Connexion mécanique
Grain d'appui
Connexion électrique
Câble téflon blindé, 4 conducteurs, AWG 24
Température de compensation
+15 à +70°C
Dérive thermique du zéro
±0,018% EM/°C
Dérive thermique de la sensibilité
±0,036% EM/°C
Température d'utilisation
-50 à +90°C
Taille
Miniature
Matière
Acier inoxydable
Impédance d'entrée
700 Ohms
Impédance de sortie
700 Ohms
Non Linéarité
±0.5% EM
Hystérésis
±0.5% EM
Répétabilité
±0.1% EM
