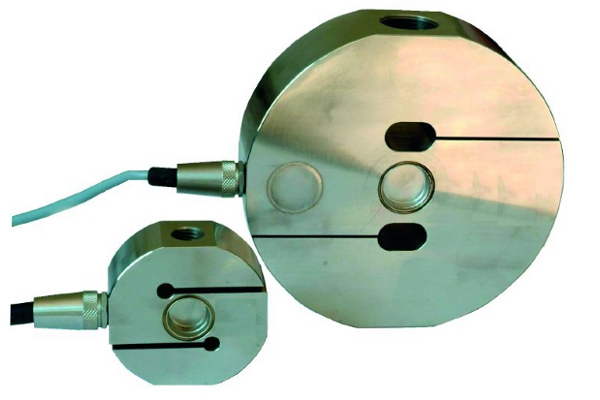

FSB250
Capteur de force en S de haute précision
Le modèle FSB250 est un capteur de force conçu à partir d’un corps d’épreuve « S » en acier inoxydable et d’une technologie éprouvée de jauges d’extensométrie
- Traction et compression
- Très haute précision (±0.05% EM)
- Indice de protection IP67
- Disponible de 150 à 15 000daN
Le modèle FSB250 est un capteur de force conçu à partir d’un corps d’épreuve « S » en acier inoxydable et d’une technologie éprouvée de jauges d’extensométrie. De nombreuses gammes de mesure sont disponibles de 150 à 15.000 daN. Il est particulièrement recommandé pour les applications exigeant une très haute précision. Doté de 2 taraudages métriques, sa mise en œuvre est très aisée. La connexion électrique est un presse étoupe avec câble de 5 mètres assurant un très bon indice de protection.
Modèle(s)
Documents téléchargeables
Type de document
Caractéristiques techniques
Sous-Famille
Capteurs de Traction-Compression
Capteurs Haute Performance
Tension d'alimentation
10Vdc nominal, 15Vdc max.
Déséquilibre
< ±1% EM
Sensibilité
2mV/V
Etendue de mesure (EM)
150daN
200daN
300daN
500daN
1000daN
2000daN
2500daN
3000daN
5000daN
7500daN
10000daN
15000daN
Type
Traction / Compression
Connexion mécanique
M12x1.75 femelle
M16x2 femelle
M24x2 femelle
M36x3 femelle
M30x2 femelle
Connexion électrique
Câble PVC blindé, 6 conducteurs
Température de compensation
-10 à +40°C
Dérive thermique du zéro
±0,004% EM/°C
Dérive thermique de la sensibilité
±0,002% EM/°C
Température d'utilisation
-15 à +70°C
Taille
Compact
Matière
Acier inoxydable
Impédance d'entrée
400 ± 25 Ohms
Impédance de sortie
350 ± 2 Ohms
Non Linéarité
±0.05% EM
Répétabilité
±0.015% EM
