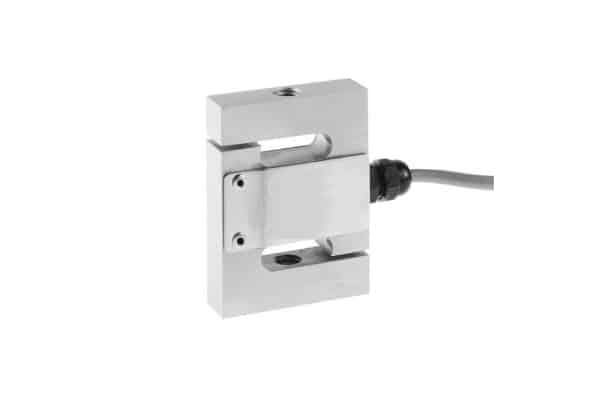

FSB610
Capteur de force de référence traction-compression
Le modèle FSB610 est un capteur de force conçu à partir d’un corps d’épreuve en « S » et d’une technologie éprouvée de jauges d’extensométrie
- Traction et compression
- Indice de protection IP67
- Très haute précision (±0.02% EM)
- Compact
Le modèle FSB610 est un capteur de force conçu à partir d’un corps d’épreuve en « S » et d’une technologie éprouvée de jauges d’extensométrie. De nombreuses gammes de mesure sont disponibles de 50 à 1.000 daN. Il est particulièrement recommandé pour les projets exigeant une très haute précision. Ses performances en font une excellente cellule de référence pour des applications métrologiques. Doté de 2 taraudages métriques, sa mise en œuvre est très simple. La connexion électrique est réalisée par un presse étoupe assurant un très bon indice de protection. Pour des gammes supérieures, reportez vous au modèle FSB620.
Modèle(s)
Documents téléchargeables
Type de document
Caractéristiques techniques
Sous-Famille
Capteurs de Traction-Compression
Capteurs Haute Performance
Tension d'alimentation
10Vdc stabilisée et régulée
Déséquilibre
± 0,2 mV/V
Sensibilité
2mV/V ±0.1%
Etendue de mesure (EM)
50daN
100daN
150daN
200daN
300daN
500daN
750daN
1000daN
Type
Traction / Compression
Connexion mécanique
M12x1.75 femelle
Connexion électrique
Câble PVC blindé, 6 conducteurs
Température de compensation
-10 à +40°C
Dérive thermique du zéro
±0,004% EM/°C
Dérive thermique de la sensibilité
±0,0012% EM/°C
Température d'utilisation
-30 à +70°C
Taille
Compact
Matière
Acier inoxydable
Impédance d'entrée
400 Ohms ± 20%
Impédance de sortie
350 ± 3 Ohms
Non Linéarité et Hystérésis combinées
±0.02% EM
