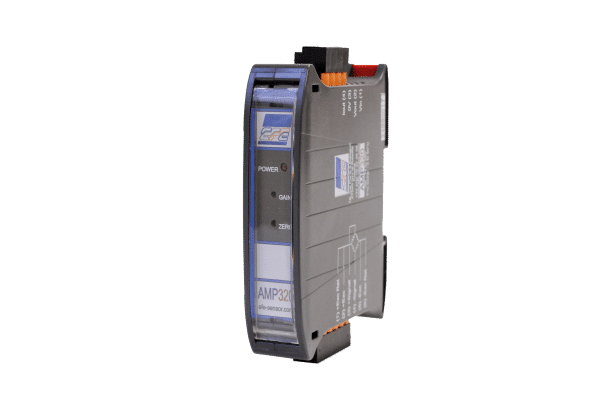

AMP320
Conditionneur de signal pour pont de jauges sur rail DIN

L’AMP320 est un conditionneur de signal de précision
  • Configurable par l'utilisateur
  • Montable sur rail DIN
  • Bande passante jusqu'à 10kHz (-3dB)
L’AMP320 est un conditionneur de signal de précision. Il amplifie le signal bas niveau (mV/V) de tout capteur à pont de jauges (pression, force, couple, déplacement) en signal haut niveau tension (jusqu’à ±10Vdc) et/ou courant (4-20mA). Fonctionnant de 14 à 26Vdc, il alimente le capteur associé en 5 ou 10Vdc régulés et permet de conditionner des signaux bas niveau compris entre 0.5 et 10mV/V. Disposant d’une bande passante à-3dB de 1kHz (standard) à 10 kHz (option), il est adapté aux applications les plus dynamiques. Les réglages du zéro, du gain et le choix du signal (tension ou courant) sont accessibles à l’utilisateur. Son boîtier compact montable sur rail DIN le rend particulièrement adapté à une utilisation en armoire électrique.

Solutions:

Voir toutes nos solutions

Modèle(s)

Modèle
Signal d'entrée
Tension délivrée au capteur
PDF
AMP320
Pont de jauges bipolaire 4 ou 6 fils, de 0.5 à 10mV/V
5 ou 10Vdc
Documents téléchargeables
Type de document
Manuel d'utilisation - Conditionneur de signal pour pont de jauges sur rail DIN - AMP320.pdf
1.13 Mo
Fichier 3D - Conditionneur de signal pour pont de jauges sur rail DIN - AMP320.STEP
8.89 Mo
Caractéristiques techniques
Sous-Famille
Conditionneur
Tension d'alimentation
14 à 26Vdc
Consommation
30mA
Tension délivrée au capteur
5 ou 10Vdc
Signal d'entrée
Pont de jauges bipolaire 4 ou 6 fils, de 0.5 à 10mV/V
Sortie analogique
0-16 mA, 0-20 mA, 4-20 mA (défaut), et 5-25 mA
±10Vdc
Bande passante du signal de sortie
1000Hz @ -3dB
10kHz @ -3dB (pour sensibilité d'au moins 1mV/V)
Température d'utilisation
0 à +70°C
