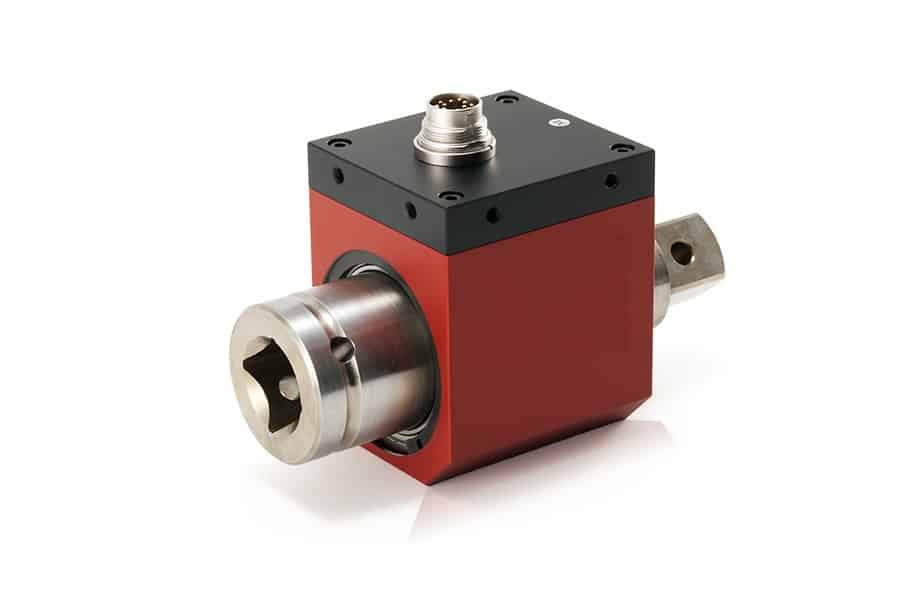

CRC600
Couplemètre rotatif sans contact
Le CRC600 est un couplemètre rotatif et compact offrant des gammes de mesure de 12 à 500 N
- Technologie sans contact
- Vitesse de rotation 7000 t/min max
- Electronique intégrée ±5Vdc
Le CRC600 est un couplemètre rotatif et compact offrant des gammes de mesure de 12 à 500 N.m. Conçu à partir d’une technologie sans contact, il est adapté à des applications où la vitesse de rotation est élevée, jusqu’à 7000 tours/minute. Intégrant un codeur incrémental, le capteur permet la mesure simultanée du couple et de l’angle. Doté d’une électronique intégrée, le capteur délivre un signal tension ±5Vdc pour la mesure de couple et TTL pour l’angle. La mise en œuvre du capteur est facilitée par ses carrés d’entraînement.
Modèle(s)
Documents téléchargeables
Type de document
Caractéristiques techniques
Sous-Famille
Capteurs Rotatifs
Tension d'alimentation
11-26Vdc
Déséquilibre
< ±1% EM
Sensibilité
±5Vdc
Etendue de mesure (EM)
12N.m
18N.m
50N.m
63N.m
100N.m
150N.m
160N.m
250N.m
300N.m
500N.m
Type
Couple rotatif
Connexion mécanique
Carré 3/8"
Connexion électrique
Embase M16 12 broches Binder série 581
Température de compensation
+5 à +50°C
Dérive thermique du zéro
±0,02% EM/°C
Dérive thermique de la sensibilité
±0,02% EM/°C
Taille
Compact
Vitesse de rotation
7000 t/min max.
Sortie encodeur
Voie A, Voie B (90°)
Impulsion (TTL)
Impulsions encodeur
2 x 360 par révolution
Non Linéarité
±0.2% EM
Hystérésis
±0.1% EM
