CRH600

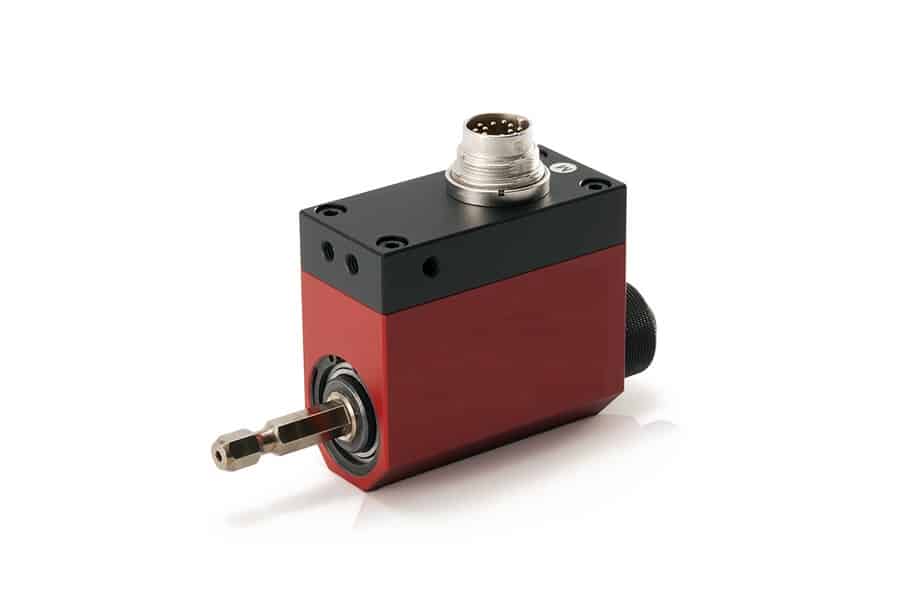

Couplemètre rotatif sans contact
Le CRH604 est un couplemètre rotatif et compact offrant des gammes de mesure de 0,5 à 18 N
- Technologie sans contact
- Vitesse de rotation 7000 t/min max
- Electronique intégrée ±5Vdc
Le CRH604 est un couplemètre rotatif et compact offrant des gammes de mesure de 0,5 à 18 N.m. Conçu à partir d’une technologie sans contact, il est adapté à des applications où la vitesse de rotation est élevée, jusqu’à 7000 tours/minute. Intégrant un codeur incrémental, le capteur permet la mesure simultanée du couple et de l’angle. Doté d’une électronique intégrée, le capteur délivre un signal tension ±5Vdc pour la mesure de couple et TTL pour l’angle. La mise en œuvre du capteur est facilitée par ses hexagones 1/4".
Modèle(s)
Documents téléchargeables
Type de document
Caractéristiques techniques
Sous-Famille
Capteurs Rotatifs
Tension d'alimentation
11-26Vdc
Déséquilibre
< ±1% EM
Sensibilité
±5Vdc
Etendue de mesure (EM)
0.5N.m
1N.m
2N.m
6N.m
12N.m
18N.m
Type
Couple rotatif
Connexion mécanique
Hex. 1/4"
Connexion électrique
Embase M16 12 broches Binder série 581
Température de compensation
+5 à +50°C
Dérive thermique du zéro
±0,02% EM/°C
Dérive thermique de la sensibilité
±0,02% EM/°C
Taille
Compact
Vitesse de rotation
7000 t/min max.
Sortie encodeur
Voie A, Voie B (90°)
Impulsion (TTL)
Impulsions encodeur
360 par révolution
Non Linéarité
±0.2% EM
Hystérésis
±0.1% EM
