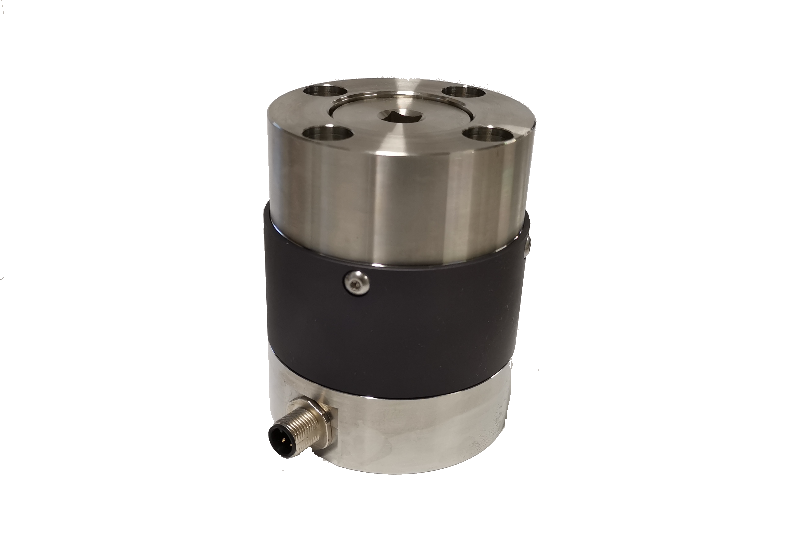

CSP320
Capteur de couple statique numérique CANbus

Le CSP320 est un couplemètre statique conçu pour mesurer les couples de 10 à 30 N
  • Gammes de 10 à 30N.m
  • Signal mV/V et CANOpen
  • Autoreconnaissance au démarrage
  • Accessoires et produits associés
Le CSP320 est un couplemètre statique conçu pour mesurer les couples de 10 à 30 N.m. Compact, il est fabriqué à partir d’un corps d’épreuve en alliage d’aluminium et d’une technologie éprouvée de jauges de contrainte. Doté d’un carré d’entraînement 3/8’’ et d’une semelle de fixation, sa mise en œuvre est très simple. Le modèle CSP321 propose une sortie non amplifiée (mV/V) tandis que le CSP329 est équipé d’une électronique numérique délivrant un signal au standard CANOpen. Sur demande, ce modèle peut être adapté à votre application.

Solutions:

Voir toutes nos solutions

Modèle(s)

Modèle
Tension d'alimentation
Signal de sortie
Consommation sous U nominale
PDF
CSP321
10Vdc
mV/V
< 30mA
CSP329
10 à 30Vdc
CANOpen
500mW max.
Caractéristiques techniques
Sous-Famille
Capteurs Statiques
Tension d'alimentation
10Vdc
Déséquilibre
< ±3% EM
Sensibilité
1 à 2mV/V
Etendue de mesure (EM)
10N.m
20N.m
30N.m
Type
Couple statique
Connexion mécanique
Carré 3/8"
8 taraudages M8 équidistants sur Ø60mm
Connexion électrique
Embase M12 5 broches
Température de compensation
0 à +60°C
Dérive thermique du zéro
±0,01% EM/°C
Dérive thermique de la sensibilité
±0,02% EM/°C
Taille
Industriel
Matière
Aluminium
Non Linéarité et Hystérésis combinées
±0.5% EM
Documents téléchargeables
Type de document
Fichier 3D - Capteur de couple statique numérique CANbus 02 - CSP329_02.STEP
682.03 Ko
Fichier 3D - Capteur de couple statique numérique CANbus 11 - CSP329_11.STEP
492.32 Ko
Caractéristiques techniques
Sous-Famille
Capteurs Statiques
Tension d'alimentation
10 à 30Vdc
Déséquilibre
< ±3% EM
Sensibilité
CANOpen
Etendue de mesure (EM)
10N.m
20N.m
30N.m
Type
Couple statique
Connexion mécanique
Carré 3/8"
8 taraudages M8 équidistants sur Ø60mm
Connexion électrique
Embase M12 5 broches
Température de compensation
0 à +60°C
Dérive thermique du zéro
±0,01% EM/°C
Dérive thermique de la sensibilité
±0,02% EM/°C
Taille
Industriel
Matière
Aluminium
Non Linéarité et Hystérésis combinées
±0.5% EM
