CSP340
Capteur de couple statique numérique CANbus

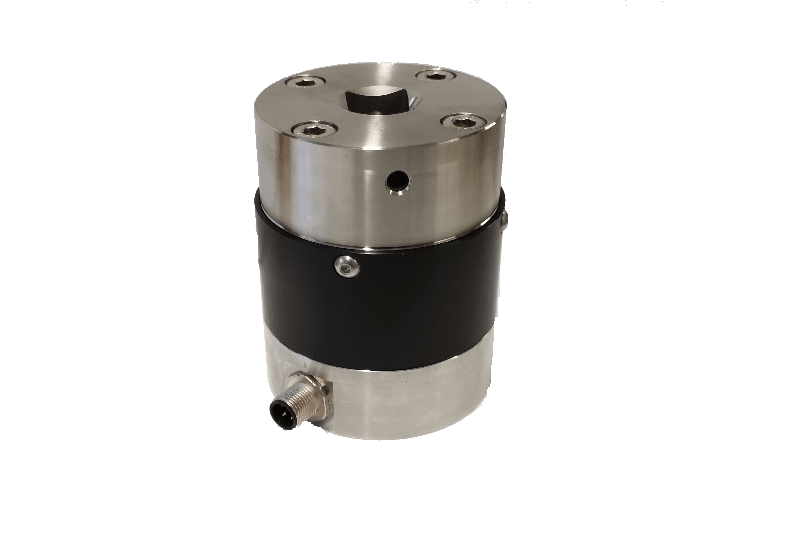

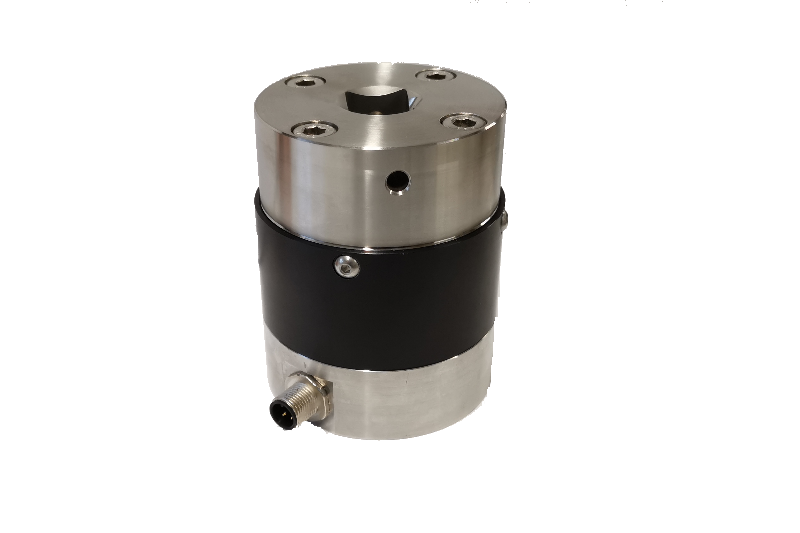

Le CSP340 est un couplemètre statique conçu pour mesurer les couples de 300 à 1
- Signal mV/V et CANOpen
- Compact et robuste
Le CSP340 est un couplemètre statique conçu pour mesurer les couples de 300 à 1.000 N.m. Compact, il est fabriqué à partir d’un corps d’épreuve en acier inoxydable et d’une technologie éprouvée de jauges de contrainte. Doté d’un carré d’entraînement 3/4’’ et d’une semelle de fixation, sa mise en œuvre est très simple. Le modèle CSP341 propose une sortie non amplifiée (mV/V) tandis que le CSP349 est équipé d’une électronique numérique délivrant un signal au standard CANOpen. Sur demande, ce modèle peut être adapté à votre application.
Solutions:
Modèle(s)
Modèle
Tension d'alimentation
Signal de sortie
Consommation sous U nominale
PDF
CSP349
10 à 30Vdc
CANOpen
500mW max.
Documents téléchargeables
Type de document
Caractéristiques techniques
Sous-Famille
Capteurs Spécifiques
Tension d'alimentation
10 à 30Vdc
Sensibilité
CANOpen
Etendue de mesure (EM)
1000N.m
500N.m
Type
Couple statique
Connexion mécanique
8 taraudages M8 équidistants sur Ø60mm
Connexion électrique
Embase M12 5 broches
Température de compensation
0 à +60°C
Dérive thermique du zéro
±0,01% EM/°C
Dérive thermique de la sensibilité
±0,02% EM/°C
Taille
Industriel
Matière
Acier inoxydable
Non Linéarité et Hystérésis combinées
±0.5% EM
