Technologies et
Équipements Industriels

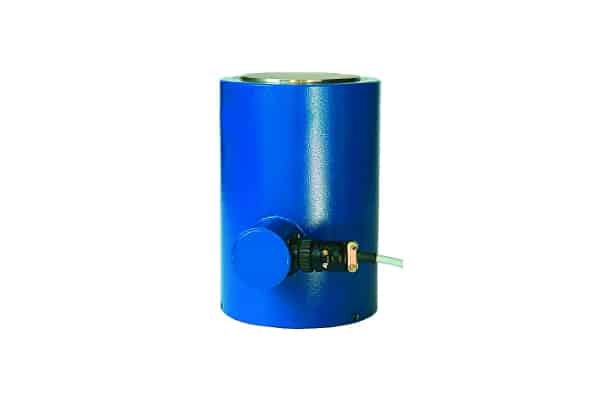

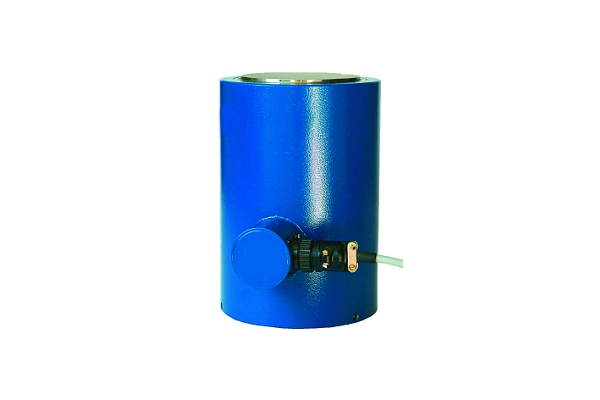

FHC200
Cellule de force haute capacité
Le modèle FHC200 est conçu pour les mesures en compression de fortes charges, de 30 à 500 tonnes
- Grande robustesse
- Très haute précision
- Amplificateur déporté en option
- Fortes capacités: jusqu'à 500tonnes
Le modèle FHC200 est conçu pour les mesures en compression de fortes charges, de 30 à 500 tonnes. Il se distingue par un encombrement réduit, compte tenu des efforts mesurés, et par sa classe de précision (±0,1%). Ce modèle est fabriqué à partir d’un corps d’épreuve en acier inoxydable et d’une technologie de jauges de contrainte.
Modèle(s)
Documents téléchargeables
Type de document
Caractéristiques techniques
Sous-Famille
Capteurs de Compression
Capteurs Spécifiques
Tension d'alimentation
10Vdc nominal, 15Vdc max.
Déséquilibre
< ±1% EM
Sensibilité
2mV/V
Etendue de mesure (EM)
30t
60t
100t
200t
300t
500t
Type
Compression
Connexion mécanique
Surface d'appui
Connexion électrique
Câble PVC blindé, 6 conducteurs
Température de compensation
-10 à +40°C
Dérive thermique du zéro
±0,01% EM/°C
Dérive thermique de la sensibilité
±0,005% EM/°C
Température d'utilisation
-20 à +70°C
Taille
Compact
Matière
Acier inoxydable
Impédance d'entrée
400 ± 25 Ohms
Impédance de sortie
350 ± 2 Ohms
Non Linéarité
±0.1% EM
Répétabilité
±0.03% EM
