PET160
Capteur de pression pour température extrème

Le PET160 est un capteur dédié aux mesures de pression en températures extrêmes
Demander un devis
  • Tout acier inoxydable
  • Capteur de pression miniature
  • Electronique dans le câble en option
  • Utilisable de -20 à +250°C

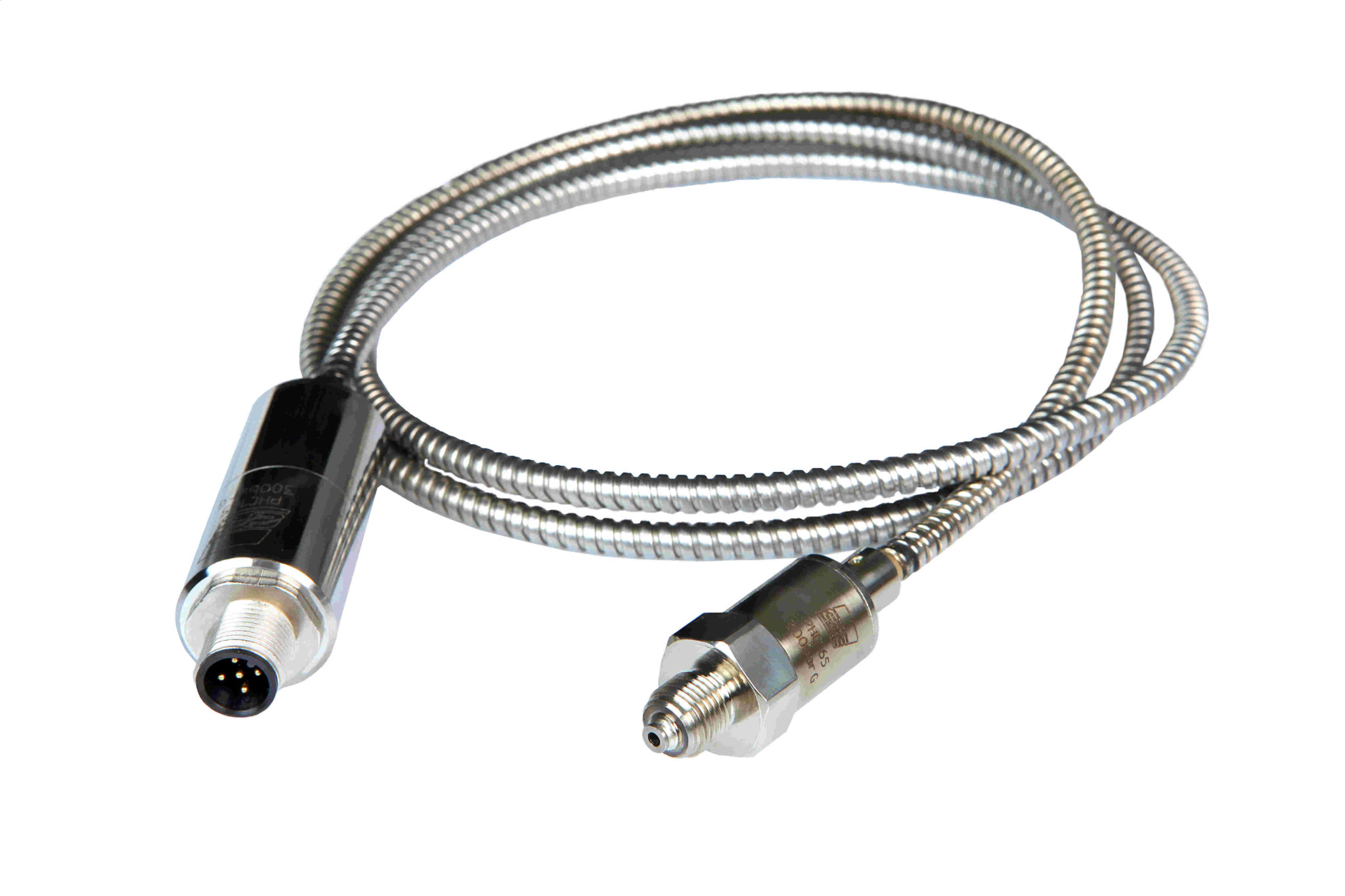

Le PET160 est un capteur dédié aux mesures de pression en températures extrêmes. Fonctionnant jusqu'à 250°C, sa construction tout acier inoxydable le rend compatible avec la plupart de liquides et gaz utilisés dans l'industrie. Développé à partir de la technologie couche mince d’EFE, ses performances en température et sa stabilité sont excellentes. Le modèle de base délivre un signal bas niveau (mV/V). Une version amplifiée (signal tension) est également disponible grâce à un amplificateur déporté dans un module compact en acier inoxydable, logé dans le câble du capteur et opérant jusqu’à 125°C.

Solutions:

Capteurs de pression haute température
Voir toutes nos solutions

Modèle(s)

Modèle
Tension d'alimentation
Signal de sortie
Consommation
PDF
PET161
10Vdc stabilisé et filtré
mV/V
< 10mA
PET163
5Vdc ± 10mV
0.5-4.5Vdc alimentation régulée
< 10mA
PET164
8 à 30Vdc
0-5Vdc
< 10mA
PET167
8 à 16Vdc
0.5-4.5Vdc alimentation non régulée
< 10mA
Documents téléchargeables
Type de document
Fiche Technique - Capteur de pression pour température extrème - PET161.pdf
171 Ko
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Fichier 3D - Capteur de pression pour température extrème 02-11 - PET161_02-11.STEP
573.04 Ko
Caractéristiques techniques
Sous-Famille
Capteurs Miniatures
Capteurs pour Environnement difficile
Tension d'alimentation
10Vdc stabilisé et filtré
Déséquilibre
±3%EM
Sensibilité
2 à 5mV/V
Gamme de pression (EM)
10bar
20bar
40bar
100bar
250bar
400bar
600bar
300PSI
500PSI
1500PSI
3000PSI
5000PSI
10000PSI
Type
Relatif
Connexion mécanique
M10x1-4h mâle, étancheité par joint torique 7.65 x1.63
3/8-24 UNF-3A mâle, étanchéité par joint torique 7.65x1.63
Connexion électrique
Câble blindé Téflon AWG26, Ø3.4mm ±0.2, 5 fils, avec surgaine métallique
Température de compensation
+20 à +250°C
Dérives thermiques combinées
±0.03% EM/°C
Taille
Miniature
Diamètre
16.6mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Non Linéarité et Hystérésis combinées
±0.25% EM
Répétabilité
±0.02%EM typique
Documents téléchargeables
Type de document
Fiche Technique - Capteur de pression pour température extrème - PET163.pdf
170.25 Ko
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Fichier 3D - Capteur de pression pour température extrème 02-19 - PET163_02-19.STEP
924.59 Ko
Caractéristiques techniques
Sous-Famille
Capteurs Miniatures
Capteurs pour Environnement difficile
Tension d'alimentation
5Vdc ± 10mV
Déséquilibre
0.5Vdc ± 0.05
Sensibilité
4Vdc ± 0.05
Gamme de pression (EM)
10bar
20bar
40bar
100bar
250bar
400bar
600bar
300PSI
500PSI
1500PSI
3000PSI
5000PSI
10000PSI
Type
Relatif
Connexion mécanique
M10x1-4h mâle, étancheité par joint torique 7.65 x1.63
3/8-24 UNF-3A mâle, étanchéité par joint torique 7.65x1.63
Connexion électrique
Câble blindé Téflon AWG26, Ø3.4mm ±0.2, 5 fils, avec surgaine métallique
Température de compensation
+20 à +250°C
Dérives thermiques combinées
±0.03% EM/°C
Taille
Miniature
Diamètre
16.6mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Bande passante du signal de sortie
DC à 1000Hz @ -3dB
Non Linéarité et Hystérésis combinées
±0.25% EM
±0.1% EM
Répétabilité
±0.02%EM typique
Documents téléchargeables
Type de document
Fiche Technique - Capteur de pression pour température extrème - PET164.pdf
170.16 Ko
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Fichier 3D - Capteur de pression pour température extrème 02-19 - PET164_02-19.STEP
924.59 Ko
Caractéristiques techniques
Sous-Famille
Capteurs Miniatures
Capteurs pour Environnement difficile
Tension d'alimentation
8 à 30Vdc
Déséquilibre
0Vdc ± 0.05
Sensibilité
5Vdc ± 0.05
Gamme de pression (EM)
10bar
20bar
40bar
100bar
250bar
400bar
600bar
300PSI
500PSI
1500PSI
3000PSI
5000PSI
10000PSI
Type
Relatif
Connexion mécanique
M10x1-4h mâle, étancheité par joint torique 7.65 x1.63
3/8-24 UNF-3A mâle, étanchéité par joint torique 7.65x1.63
Connexion électrique
Câble blindé Téflon AWG26, Ø3.4mm ±0.2, 5 fils, avec surgaine métallique
Température de compensation
+20 à +250°C
Dérives thermiques combinées
±0.03% EM/°C
Taille
Miniature
Diamètre
16.6mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Bande passante du signal de sortie
DC à 1000Hz @ -3dB
Non Linéarité et Hystérésis combinées
±0.25% EM
±0.1% EM
Répétabilité
±0.02%EM typique
Documents téléchargeables
Type de document
Fiche Technique - Capteur de pression pour température extrème - PET167.pdf
170.46 Ko
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Fichier 3D - Capteur de pression pour température extrème 02-19 - PET167_02-19.STEP
924.59 Ko
Caractéristiques techniques
Sous-Famille
Capteurs Miniatures
Capteurs pour Environnement difficile
Tension d'alimentation
8 à 16Vdc
Déséquilibre
0.5Vdc ± 0.05
Sensibilité
4Vdc ± 0.05
Gamme de pression (EM)
10bar
20bar
40bar
100bar
250bar
400bar
600bar
300PSI
500PSI
1500PSI
3000PSI
5000PSI
10000PSI
Type
Relatif
Connexion mécanique
M10x1-4h mâle, étancheité par joint torique 7.65 x1.63
3/8-24 UNF-3A mâle, étanchéité par joint torique 7.65x1.63
Connexion électrique
Câble blindé Téflon AWG26, Ø3.4mm ±0.2, 5 fils, avec surgaine métallique
Température de compensation
+20 à +250°C
Dérives thermiques combinées
±0.03% EM/°C
Taille
Miniature
Diamètre
16.6mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Bande passante du signal de sortie
DC à 1000Hz @ -3dB
Ajustement spécifique jusqu'à 3000Hz @ -3dB
Non Linéarité et Hystérésis combinées
±0.25% EM
±0.1% EM
Répétabilité
±0.02%EM typique
