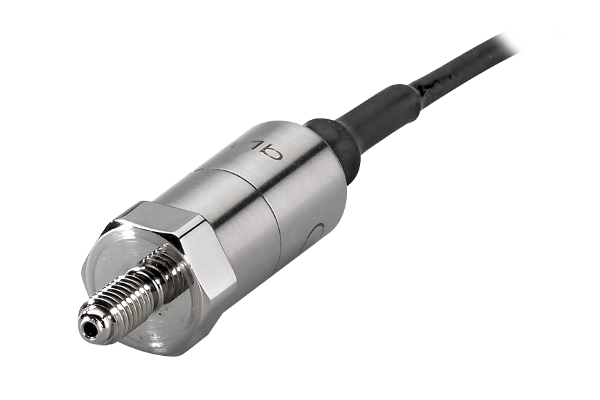

PHT120
Capteur de pression miniature et haute température

Le modèle PHT120 est un capteur dédié aux mesures de pression en températures extrêmes
  • Disponible en version 0,5-4,5Vdc
  • Capteur robuste ef fiable
  • Capteur de pression miniature
  • Utilisable de -40 à +175°C
Le modèle PHT120 est un capteur dédié aux mesures de pression en températures extrêmes. Fonctionnant de –40°C à +175°C, sa construction tout acier inoxydable le rend compatible avec la plupart de liquides et gaz, y compris les plus agressifs, utilisés dans l'industrie. Développé à partir de la technologie couche mince d’EFE, ses performances en température et sa stabilité sont excellentes. Le modèle de base délivre un signal bas niveau (mV/V) compensé en température pour permettre des mesures de haute précision. Une version haut niveau (signal tension) est disponible avec un module électronique de conditionnement directement intégré au capteur et développé à partir de composants durcis.

Solutions:

Voir toutes nos solutions

Modèle(s)

Modèle
Tension d'alimentation
Signal de sortie
Consommation
PDF
PHT121
10Vdc stabilisé et filtré
mV/V
< 10mA
PHT123
5Vdc ± 10mV
0.5-4.5Vdc alimentation régulée
< 10mA
PHT127
8 à 16Vdc
0.5-4.5Vdc alimentation non régulée
< 10mA
Documents téléchargeables
Type de document
Fiche Technique - Capteur de pression miniature et haute température - PHT121.pdf
274.19 Ko
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Fichier 3D - Capteur de pression miniature et haute température 02-06 - PHT121_02-06.STEP
221.07 Ko
Fichier 3D - Capteur de pression miniature et haute température 02-08 - PHT121_02-08.STEP
186.48 Ko
Fichier 3D - Capteur de pression miniature et haute température 03-06 - PHT121_03-06.STEP
226.93 Ko
Fichier 3D - Capteur de pression miniature et haute température 03-08 - PHT121_03-08.STEP
195.63 Ko
Fichier 3D - Capteur de pression miniature et haute température 27L-06 - PHT121_27L-06.STEP
236.55 Ko
Fichier 3D - Capteur de pression miniature et haute température 27L-08 - PHT121_27L-08.STEP
196.88 Ko
Caractéristiques techniques
Sous-Famille
Capteurs Haute Performance
Capteurs Miniatures
Capteurs pour Environnement difficile
Tension d'alimentation
10Vdc stabilisé et filtré
Déséquilibre
±3%EM
Sensibilité
2 à 5mV/V
Gamme de pression (EM)
±1bar
2bar
-1/+3bar
5bar
10bar
20bar
40bar
70bar
250bar
400bar
±14.5PSI
30PSI
-14.5/+40PSI
70PSI
150PSI
300PSI
500PSI
1000PSI
3000PSI
5000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
M10x1-4h mâle, étancheité par joint torique 7.65 x1.63
M5x0.8-6g mâle longueur 10mm, étanchéité par joint torique 4.8x1
M8x1-6g mâle, étanchéité par joint torique 5.7x1.9
Connexion électrique
Câble blindé Téflon AWG26 Ø3.4±0.2mm, 5 fils, et surgaine Viton
Connexion électrique à partir de 150°C
Câble blindé Téflon AWG26, Ø3.4mm ±0.2, 5 fils
Embase miniature 4 broches CMR-S1-E-04P
Connexion électrique jusqu'à 150°C
Câble blindé Viton AWG26, Ø2.8mm ±0.2mm, 4 fils
Embase miniature 4 broches CMR-S1-E-04P
Température de compensation
-30 à +150°C
0 à +175°C
Dérives thermiques combinées
±0.02% EM/°C
Taille
Miniature
Diamètre
12.7mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Non Linéarité et Hystérésis combinées
±0.25% EM typique (±0.35% EM max.)
Répétabilité
±0.02%EM typique
Documents téléchargeables
Type de document
Fiche Technique - Capteur de pression miniature et haute température - PHT123.pdf
271.33 Ko
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Fichier 3D - Capteur de pression miniature et haute température 02-06 - PHT123_02-06.STEP
221.07 Ko
Fichier 3D - Capteur de pression miniature et haute température 02-08 - PHT123_02-08.STEP
186.48 Ko
Fichier 3D - Capteur de pression miniature et haute température 03-06 - PHT123_03-06.STEP
226.93 Ko
Fichier 3D - Capteur de pression miniature et haute température 03-08 - PHT123_03-08.STEP
195.63 Ko
Fichier 3D - Capteur de pression miniature et haute température 27L-06 - PHT123_27L-06.STEP
236.55 Ko
Fichier 3D - Capteur de pression miniature et haute température 27L-08 - PHT123_27L-08.STEP
196.88 Ko
Caractéristiques techniques
Sous-Famille
Capteurs Haute Performance
Capteurs Miniatures
Capteurs pour Environnement difficile
Tension d'alimentation
5Vdc ± 10mV
Déséquilibre
0.5Vdc ± 0.05
Sensibilité
4Vdc ± 0.05
Gamme de pression (EM)
±1bar
2bar
-1/+3bar
5bar
10bar
20bar
40bar
70bar
250bar
400bar
±14.5PSI
30PSI
-14.5/+40PSI
70PSI
150PSI
300PSI
500PSI
1000PSI
3000PSI
5000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
M10x1-4h mâle, étancheité par joint torique 7.65 x1.63
M5x0.8-6g mâle longueur 10mm, étanchéité par joint torique 4.8x1
M8x1-6g mâle, étanchéité par joint torique 5.7x1.9
Connexion électrique
Câble blindé Téflon AWG26 Ø3.4±0.2mm, 5 fils, et surgaine Viton
Connexion électrique à partir de 150°C
Câble blindé Téflon AWG26, Ø3.4mm ±0.2, 5 fils
Embase miniature 4 broches CMR-S1-E-04P
Connexion électrique jusqu'à 150°C
Câble blindé Viton AWG26, Ø2.8mm ±0.2mm, 4 fils
Embase miniature 4 broches CMR-S1-E-04P
Température de compensation
-30 à +150°C
0 à +175°C
Dérives thermiques combinées
±0.02% EM/°C
Taille
Miniature
Diamètre
12.7mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Bande passante du signal de sortie
DC à 1000Hz @ -3dB
Ajustement spécifique jusqu'à 3000Hz @ -3dB
Non Linéarité et Hystérésis combinées
±0.25% EM
±0.1% EM
Répétabilité
±0.02%EM typique
Documents téléchargeables
Type de document
Fiche Technique - Capteur de pression miniature et haute température - PHT127.pdf
271.27 Ko
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Fichier 3D - Capteur de pression miniature et haute température 02-06 - PHT127_02-06.STEP
221.07 Ko
Fichier 3D - Capteur de pression miniature et haute température 02-08 - PHT127_02-08.STEP
186.48 Ko
Fichier 3D - Capteur de pression miniature et haute température 03-06 - PHT127_03-06.STEP
226.93 Ko
Fichier 3D - Capteur de pression miniature et haute température 03-08 - PHT127_03-08.STEP
195.63 Ko
Fichier 3D - Capteur de pression miniature et haute température 27L-06 - PHT127_27L-06.STEP
236.55 Ko
Fichier 3D - Capteur de pression miniature et haute température 27L-08 - PHT127_27L-08.STEP
196.88 Ko
Caractéristiques techniques
Sous-Famille
Capteurs Haute Performance
Capteurs Miniatures
Capteurs pour Environnement difficile
Tension d'alimentation
8 à 16Vdc
Déséquilibre
0.5Vdc ± 0.05
Sensibilité
4Vdc ± 0.05
Gamme de pression (EM)
±1bar
2bar
-1/+3bar
5bar
10bar
20bar
40bar
70bar
250bar
400bar
±14.5PSI
30PSI
-14.5/+40PSI
70PSI
150PSI
300PSI
500PSI
1000PSI
3000PSI
5000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
M10x1-4h mâle, étancheité par joint torique 7.65 x1.63
M5x0.8-6g mâle longueur 10mm, étanchéité par joint torique 4.8x1
M8x1-6g mâle, étanchéité par joint torique 5.7x1.9
Connexion électrique
Câble blindé Téflon AWG26 Ø3.4±0.2mm, 5 fils, et surgaine Viton
Connexion électrique à partir de 150°C
Câble blindé Téflon AWG26, Ø3.4mm ±0.2, 5 fils
Embase miniature 4 broches CMR-S1-E-04P
Connexion électrique jusqu'à 150°C
Câble blindé Viton AWG26, Ø2.8mm ±0.2mm, 4 fils
Embase miniature 4 broches CMR-S1-E-04P
Température de compensation
-30 à +150°C
0 à +175°C
Dérives thermiques combinées
±0.02% EM/°C
Taille
Miniature
Diamètre
12.7mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Bande passante du signal de sortie
DC à 1000Hz @ -3dB
Ajustement spécifique jusqu'à 3000Hz @ -3dB
Non Linéarité et Hystérésis combinées
±0.25% EM
±0.1% EM
Répétabilité
±0.02%EM typique
