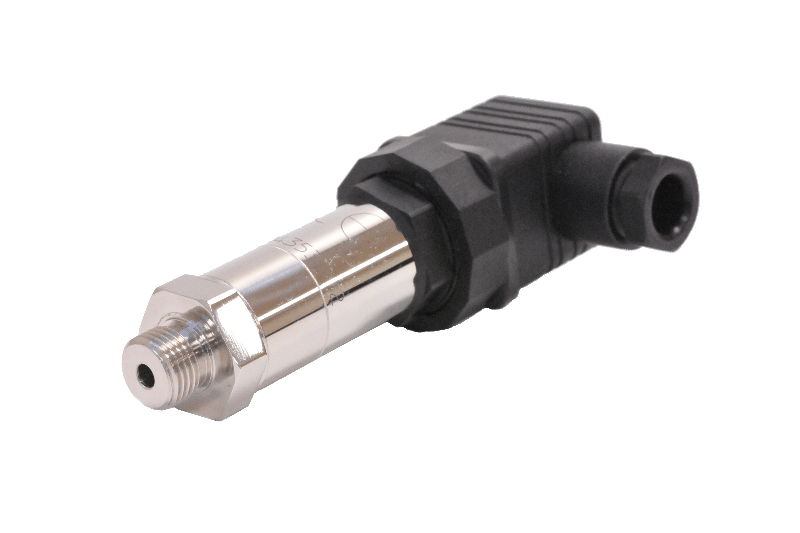

PST220
Capteur de pression pour applications industrielles

Les capteurs de pression de la série PST220 sont conçus pour mesurer des pressions absolue et relative de liquides ou de gaz de 50mbar à 600bar et au delà sur demande
Demander un devis
  • Avec ou sans électronique intégrée
  • Nombreux connecteurs et raccords
  • Tout acier inoxydable
  • Large bande passante
Les capteurs de pression de la série PST220 sont conçus pour mesurer des pressions absolue et relative de liquides ou de gaz de 50mbar à 600bar et au delà sur demande. Leur construction en acier inoxydable et entièrement soudée, sans joint interne, les rend compatibles avec la majorité de fluides y compris les plus agressifs. Ils sont fabriqués à partir de composants éprouvés garantissant précision et fiabilité. Le large choix de raccords mécaniques et connexions électriques permet d’adapter les interfaces du capteur en fonction des applications.

Modèle(s)

Modèle
Tension d'alimentation
Signal de sortie
Consommation
PDF
PST221
10Vdc stabilisé et filtré
mV/V
< 10mA
PST224
8 à 30Vdc
0-5Vdc
< 10mA
PST225
15 à 30Vdc
4-20mA
Boucle de courant
PST226
15 à 30Vdc
0-10Vdc
< 10mA
PST227
8 à 30Vdc
0.5-4.5Vdc alimentation non régulée
< 10mA
Documents téléchargeables
Type de document
Fiche Technique - Capteur de pression pour applications industrielles - PST221.pdf
623.88 Ko
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Fichier 3D - Capteur de pression pour applications industrielles 07-01 - PST221_07-01.STEP
339.18 Ko
Fichier 3D - Capteur de pression pour applications industrielles 07-03 - PST221_07-03.STEP
730.65 Ko
Fichier 3D - Capteur de pression pour applications industrielles 07-07 - PST221_07-07.STEP
192.02 Ko
Fichier 3D - Capteur de pression pour applications industrielles 07-08 - PST221_07-08.STEP
9.04 Mo
Fichier 3D - Capteur de pression pour applications industrielles 07-10 - PST221_07-10.STEP
258.14 Ko
Fichier 3D - Capteur de pression pour applications industrielles 08-01 - PST221_08-01.STEP
336.48 Ko
Fichier 3D - Capteur de pression pour applications industrielles 08-03 - PST221_08-03.STEP
728.01 Ko
Fichier 3D - Capteur de pression pour applications industrielles 08-07 - PST221_08-07.STEP
189.39 Ko
Fichier 3D - Capteur de pression pour applications industrielles 08-08 - PST221_08-08.STEP
9.04 Mo
Fichier 3D - Capteur de pression pour applications industrielles 08-10 - PST221_08-10.STEP
255.5 Ko
Fichier 3D - Capteur de pression pour applications industrielles 13-01 - PST221_13-01.STEP
329.05 Ko
Fichier 3D - Capteur de pression pour applications industrielles 13-03 - PST221_13-03.STEP
720.52 Ko
Fichier 3D - Capteur de pression pour applications industrielles 13-07 - PST221_13-07.STEP
186.45 Ko
Fichier 3D - Capteur de pression pour applications industrielles 13-08 - PST221_13-08.STEP
9.03 Mo
Fichier 3D - Capteur de pression pour applications industrielles 13-10 - PST221_13-10.STEP
248.01 Ko
Fichier 3D - Capteur de pression pour applications industrielles 19-01 - PST221_19-01.STEP
334.4 Ko
Fichier 3D - Capteur de pression pour applications industrielles 19-03 - PST221_19-03.STEP
725.89 Ko
Fichier 3D - Capteur de pression pour applications industrielles 19-07 - PST221_19-07.STEP
189.55 Ko
Fichier 3D - Capteur de pression pour applications industrielles 19-08 - PST221_19-08.STEP
9.04 Mo
Fichier 3D - Capteur de pression pour applications industrielles 19-10 - PST221_19-10.STEP
253.42 Ko
Caractéristiques techniques
Sous-Famille
Capteurs Industriels
Tension d'alimentation
10Vdc stabilisé et filtré
Déséquilibre
±3%EM
Sensibilité (EM < 700mbar)
3 à 6mV/V
Sensibilité (700mbar <EM < = 2bar)
6 à 10mV/V
Sensibilité (EM > 2bar)
2 à 5mV/V
Gamme de pression (EM)
±50mbar
100mbar
250mbar
500mbar
±1bar
3bar
5bar
10bar
20bar
40bar
100bar
250bar
400bar
600bar
±1PSI
±1.5PSI
±3.5PSI
±7PSI
±14.5PSI
500PSI
8000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
1/4 Gaz A mâle
1/4 Gaz femelle
7/16-20 UNJF-3A mâle - MS33656-4, étanchéité conique
M10x1-4h mâle avec cône interne à 80°
Connexion électrique
Embase DIN 43650 - 4 broches
Embase miniature DIN 43650 mPm - 4 broches
Embase M12 - 4 broches
Embase hermétique MIL-C-26482 - 6 broches
Câble blindé Viton AWG26, Ø2.8mm ±0.2mm, 4 fils
Câble double blindage PVC AWG24, 4 fils
Embase mâle M12 hermétique 4 broches
Embase Binder 723, 5 broches
Température de compensation
0 à +60°C
-25 à +85°C
-25 à +125°C (Hors Embases M12, 723 et câble PVC)
Dérives thermiques combinées
±0.02% EM/°C
Taille
Industriel
Diamètre
22mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Non Linéarité et Hystérésis combinées
±0.25% EM
Documents téléchargeables
Type de document
Fiche Technique - Capteur de pression pour applications industrielles - PST224.pdf
616.85 Ko
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Fichier 3D - Capteur de pression pour applications industrielles 07-01 - PST224_07-01.STEP
339.18 Ko
Fichier 3D - Capteur de pression pour applications industrielles 07-03 - PST224_07-03.STEP
730.65 Ko
Fichier 3D - Capteur de pression pour applications industrielles 07-07 - PST224_07-07.STEP
192.02 Ko
Fichier 3D - Capteur de pression pour applications industrielles 07-08 - PST224_07-08.STEP
9.04 Mo
Fichier 3D - Capteur de pression pour applications industrielles 07-10 - PST224_07-10.STEP
258.14 Ko
Fichier 3D - Capteur de pression pour applications industrielles 08-01 - PST224_08-01.STEP
336.48 Ko
Fichier 3D - Capteur de pression pour applications industrielles 08-03 - PST224_08-03.STEP
728.01 Ko
Fichier 3D - Capteur de pression pour applications industrielles 08-07 - PST224_08-07.STEP
189.39 Ko
Fichier 3D - Capteur de pression pour applications industrielles 08-08 - PST224_08-08.STEP
9.04 Mo
Fichier 3D - Capteur de pression pour applications industrielles 08-10 - PST224_08-10.STEP
255.5 Ko
Fichier 3D - Capteur de pression pour applications industrielles 13-01 - PST224_13-01.STEP
329.05 Ko
Fichier 3D - Capteur de pression pour applications industrielles 13-03 - PST224_13-03.STEP
720.52 Ko
Fichier 3D - Capteur de pression pour applications industrielles 13-07 - PST224_13-07.STEP
186.45 Ko
Fichier 3D - Capteur de pression pour applications industrielles 13-08 - PST224_13-08.STEP
9.03 Mo
Fichier 3D - Capteur de pression pour applications industrielles 13-10 - PST224_13-10.STEP
248.01 Ko
Fichier 3D - Capteur de pression pour applications industrielles 19-01 - PST224_19-01.STEP
334.4 Ko
Fichier 3D - Capteur de pression pour applications industrielles 19-03 - PST224_19-03.STEP
725.89 Ko
Fichier 3D - Capteur de pression pour applications industrielles 19-07 - PST224_19-07.STEP
189.55 Ko
Fichier 3D - Capteur de pression pour applications industrielles 19-08 - PST224_19-08.STEP
9.04 Mo
Fichier 3D - Capteur de pression pour applications industrielles 19-10 - PST224_19-10.STEP
253.42 Ko
Caractéristiques techniques
Sous-Famille
Capteurs Industriels
Tension d'alimentation
8 à 30Vdc
Déséquilibre
0Vdc ± 0.05
Sensibilité
5Vdc ± 0.05
Gamme de pression (EM)
±50mbar
100mbar
250mbar
500mbar
±1bar
3bar
5bar
10bar
20bar
40bar
100bar
250bar
400bar
600bar
±1PSI
±1.5PSI
±3.5PSI
±7PSI
±14.5PSI
500PSI
8000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
1/4 Gaz A mâle
1/4 Gaz femelle
7/16-20 UNJF-3A mâle - MS33656-4, étanchéité conique
M10x1-4h mâle avec cône interne à 80°
Connexion électrique
Embase DIN 43650 - 4 broches
Embase miniature DIN 43650 mPm - 4 broches
Embase M12 - 4 broches
Embase hermétique MIL-C-26482 - 6 broches
Câble blindé Viton AWG26, Ø2.8mm ±0.2mm, 4 fils
Câble double blindage PVC AWG24, 4 fils
Embase mâle M12 hermétique 4 broches
Embase Binder 723, 5 broches
Température de compensation
0 à +60°C
-25 à +85°C
-25 à +125°C (Hors Embases M12, 723 et câble PVC)
Dérives thermiques combinées
±0.02% EM/°C
Taille
Industriel
Diamètre
22mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Bande passante du signal de sortie
DC à 1000Hz @ -3dB
Non Linéarité et Hystérésis combinées
±0.25% EM
Documents téléchargeables
Type de document
Fiche Technique - Capteur de pression pour applications industrielles - PST225.pdf
614.6 Ko
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Fichier 3D - Capteur de pression pour applications industrielles 07-01 - PST225_07-01.STEP
339.18 Ko
Fichier 3D - Capteur de pression pour applications industrielles 07-03 - PST225_07-03.STEP
730.65 Ko
Fichier 3D - Capteur de pression pour applications industrielles 07-07 - PST225_07-07.STEP
192.02 Ko
Fichier 3D - Capteur de pression pour applications industrielles 07-08 - PST225_07-08.STEP
9.04 Mo
Fichier 3D - Capteur de pression pour applications industrielles 07-10 - PST225_07-10.STEP
258.14 Ko
Fichier 3D - Capteur de pression pour applications industrielles 08-01 - PST225_08-01.STEP
336.48 Ko
Fichier 3D - Capteur de pression pour applications industrielles 08-03 - PST225_08-03.STEP
728.01 Ko
Fichier 3D - Capteur de pression pour applications industrielles 08-07 - PST225_08-07.STEP
189.39 Ko
Fichier 3D - Capteur de pression pour applications industrielles 08-08 - PST225_08-08.STEP
9.04 Mo
Fichier 3D - Capteur de pression pour applications industrielles 08-10 - PST225_08-10.STEP
255.5 Ko
Fichier 3D - Capteur de pression pour applications industrielles 13-01 - PST225_13-01.STEP
329.05 Ko
Fichier 3D - Capteur de pression pour applications industrielles 13-03 - PST225_13-03.STEP
720.52 Ko
Fichier 3D - Capteur de pression pour applications industrielles 13-07 - PST225_13-07.STEP
186.45 Ko
Fichier 3D - Capteur de pression pour applications industrielles 13-08 - PST225_13-08.STEP
9.03 Mo
Fichier 3D - Capteur de pression pour applications industrielles 13-10 - PST225_13-10.STEP
248.01 Ko
Fichier 3D - Capteur de pression pour applications industrielles 19-01 - PST225_19-01.STEP
334.4 Ko
Fichier 3D - Capteur de pression pour applications industrielles 19-03 - PST225_19-03.STEP
725.89 Ko
Fichier 3D - Capteur de pression pour applications industrielles 19-07 - PST225_19-07.STEP
189.55 Ko
Fichier 3D - Capteur de pression pour applications industrielles 19-08 - PST225_19-08.STEP
9.04 Mo
Fichier 3D - Capteur de pression pour applications industrielles 19-10 - PST225_19-10.STEP
253.42 Ko
Caractéristiques techniques
Sous-Famille
Capteurs Industriels
Tension d'alimentation
15 à 30Vdc
Déséquilibre
4mA ± 0.1
Sensibilité
16mA ± 0.1
Gamme de pression (EM)
±50mbar
100mbar
250mbar
500mbar
±1bar
3bar
5bar
10bar
20bar
40bar
100bar
250bar
400bar
600bar
±1PSI
±1.5PSI
±3.5PSI
±7PSI
±14.5PSI
500PSI
8000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
1/4 Gaz A mâle
1/4 Gaz femelle
7/16-20 UNJF-3A mâle - MS33656-4, étanchéité conique
M10x1-4h mâle avec cône interne à 80°
Connexion électrique
Embase DIN 43650 - 4 broches
Embase miniature DIN 43650 mPm - 4 broches
Embase M12 - 4 broches
Embase hermétique MIL-C-26482 - 6 broches
Câble blindé Viton AWG26, Ø2.8mm ±0.2mm, 4 fils
Câble double blindage PVC AWG24, 4 fils
Embase mâle M12 hermétique 4 broches
Embase Binder 723, 5 broches
Température de compensation
0 à +60°C
-25 à +85°C
-25 à +125°C (Hors Embases M12, 723 et câble PVC)
Dérives thermiques combinées
±0.02% EM/°C
Taille
Industriel
Diamètre
22mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Bande passante du signal de sortie
DC à 1000Hz @ -3dB
Non Linéarité et Hystérésis combinées
±0.25% EM
Documents téléchargeables
Type de document
Fiche Technique - Capteur de pression pour applications industrielles - PST226.pdf
616.92 Ko
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Fichier 3D - Capteur de pression pour applications industrielles 07-01 - PST226_07-01.STEP
339.18 Ko
Fichier 3D - Capteur de pression pour applications industrielles 07-03 - PST226_07-03.STEP
730.65 Ko
Fichier 3D - Capteur de pression pour applications industrielles 07-07 - PST226_07-07.STEP
192.02 Ko
Fichier 3D - Capteur de pression pour applications industrielles 07-08 - PST226_07-08.STEP
9.04 Mo
Fichier 3D - Capteur de pression pour applications industrielles 07-10 - PST226_07-10.STEP
258.14 Ko
Fichier 3D - Capteur de pression pour applications industrielles 08-01 - PST226_08-01.STEP
336.48 Ko
Fichier 3D - Capteur de pression pour applications industrielles 08-03 - PST226_08-03.STEP
728.01 Ko
Fichier 3D - Capteur de pression pour applications industrielles 08-07 - PST226_08-07.STEP
189.39 Ko
Fichier 3D - Capteur de pression pour applications industrielles 08-08 - PST226_08-08.STEP
9.04 Mo
Fichier 3D - Capteur de pression pour applications industrielles 08-10 - PST226_08-10.STEP
255.5 Ko
Fichier 3D - Capteur de pression pour applications industrielles 13-01 - PST226_13-01.STEP
329.05 Ko
Fichier 3D - Capteur de pression pour applications industrielles 13-03 - PST226_13-03.STEP
720.52 Ko
Fichier 3D - Capteur de pression pour applications industrielles 13-07 - PST226_13-07.STEP
186.45 Ko
Fichier 3D - Capteur de pression pour applications industrielles 13-08 - PST226_13-08.STEP
9.03 Mo
Fichier 3D - Capteur de pression pour applications industrielles 13-10 - PST226_13-10.STEP
248.01 Ko
Fichier 3D - Capteur de pression pour applications industrielles 19-01 - PST226_19-01.STEP
334.4 Ko
Fichier 3D - Capteur de pression pour applications industrielles 19-03 - PST226_19-03.STEP
725.89 Ko
Fichier 3D - Capteur de pression pour applications industrielles 19-07 - PST226_19-07.STEP
189.55 Ko
Fichier 3D - Capteur de pression pour applications industrielles 19-08 - PST226_19-08.STEP
9.04 Mo
Fichier 3D - Capteur de pression pour applications industrielles 19-10 - PST226_19-10.STEP
253.42 Ko
Caractéristiques techniques
Sous-Famille
Capteurs Industriels
Tension d'alimentation
15 à 30Vdc
Déséquilibre
0Vdc ± 0.05
Sensibilité
10Vdc ± 0.05
Gamme de pression (EM)
±50mbar
100mbar
250mbar
500mbar
±1bar
3bar
5bar
10bar
20bar
40bar
100bar
250bar
400bar
600bar
±1PSI
±1.5PSI
±3.5PSI
±7PSI
±14.5PSI
500PSI
8000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
1/4 Gaz A mâle
1/4 Gaz femelle
7/16-20 UNJF-3A mâle - MS33656-4, étanchéité conique
M10x1-4h mâle avec cône interne à 80°
Connexion électrique
Embase DIN 43650 - 4 broches
Embase miniature DIN 43650 mPm - 4 broches
Embase M12 - 4 broches
Embase hermétique MIL-C-26482 - 6 broches
Câble blindé Viton AWG26, Ø2.8mm ±0.2mm, 4 fils
Câble double blindage PVC AWG24, 4 fils
Embase mâle M12 hermétique 4 broches
Embase Binder 723, 5 broches
Température de compensation
0 à +60°C
-25 à +85°C
-25 à +125°C (Hors Embases M12, 723 et câble PVC)
Dérives thermiques combinées
±0.02% EM/°C
Taille
Industriel
Diamètre
22mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Bande passante du signal de sortie
DC à 1000Hz @ -3dB
Non Linéarité et Hystérésis combinées
±0.25% EM
Documents téléchargeables
Type de document
Fiche Technique - Capteur de pression pour applications industrielles - PST227.pdf
616.88 Ko
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Fichier 3D - Capteur de pression pour applications industrielles 07-01 - PST227_07-01.STEP
339.18 Ko
Fichier 3D - Capteur de pression pour applications industrielles 07-03 - PST227_07-03.STEP
730.65 Ko
Fichier 3D - Capteur de pression pour applications industrielles 07-07 - PST227_07-07.STEP
192.02 Ko
Fichier 3D - Capteur de pression pour applications industrielles 07-08 - PST227_07-08.STEP
9.04 Mo
Fichier 3D - Capteur de pression pour applications industrielles 07-10 - PST227_07-10.STEP
258.14 Ko
Fichier 3D - Capteur de pression pour applications industrielles 08-01 - PST227_08-01.STEP
336.48 Ko
Fichier 3D - Capteur de pression pour applications industrielles 08-03 - PST227_08-03.STEP
728.01 Ko
Fichier 3D - Capteur de pression pour applications industrielles 08-07 - PST227_08-07.STEP
189.39 Ko
Fichier 3D - Capteur de pression pour applications industrielles 08-08 - PST227_08-08.STEP
9.04 Mo
Fichier 3D - Capteur de pression pour applications industrielles 08-10 - PST227_08-10.STEP
255.5 Ko
Fichier 3D - Capteur de pression pour applications industrielles 13-01 - PST227_13-01.STEP
329.05 Ko
Fichier 3D - Capteur de pression pour applications industrielles 13-03 - PST227_13-03.STEP
720.52 Ko
Fichier 3D - Capteur de pression pour applications industrielles 13-07 - PST227_13-07.STEP
186.45 Ko
Fichier 3D - Capteur de pression pour applications industrielles 13-08 - PST227_13-08.STEP
9.03 Mo
Fichier 3D - Capteur de pression pour applications industrielles 13-10 - PST227_13-10.STEP
248.01 Ko
Fichier 3D - Capteur de pression pour applications industrielles 19-01 - PST227_19-01.STEP
334.4 Ko
Fichier 3D - Capteur de pression pour applications industrielles 19-03 - PST227_19-03.STEP
725.89 Ko
Fichier 3D - Capteur de pression pour applications industrielles 19-07 - PST227_19-07.STEP
189.55 Ko
Fichier 3D - Capteur de pression pour applications industrielles 19-08 - PST227_19-08.STEP
9.04 Mo
Fichier 3D - Capteur de pression pour applications industrielles 19-10 - PST227_19-10.STEP
253.42 Ko
Caractéristiques techniques
Sous-Famille
Capteurs Industriels
Tension d'alimentation
8 à 30Vdc
Déséquilibre
0.5Vdc ± 0.05
Sensibilité
4Vdc ± 0.05
Gamme de pression (EM)
±50mbar
100mbar
250mbar
500mbar
±1bar
3bar
5bar
10bar
20bar
40bar
100bar
250bar
400bar
600bar
±1PSI
±1.5PSI
±3.5PSI
±7PSI
±14.5PSI
500PSI
8000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
1/4 Gaz A mâle
1/4 Gaz femelle
7/16-20 UNJF-3A mâle - MS33656-4, étanchéité conique
M10x1-4h mâle avec cône interne à 80°
Connexion électrique
Embase DIN 43650 - 4 broches
Embase miniature DIN 43650 mPm - 4 broches
Embase M12 - 4 broches
Embase hermétique MIL-C-26482 - 6 broches
Câble blindé Viton AWG26, Ø2.8mm ±0.2mm, 4 fils
Câble double blindage PVC AWG24, 4 fils
Embase mâle M12 hermétique 4 broches
Embase Binder 723, 5 broches
Température de compensation
0 à +60°C
-25 à +85°C
-25 à +125°C (Hors Embases M12, 723 et câble PVC)
Dérives thermiques combinées
±0.02% EM/°C
Taille
Industriel
Diamètre
22mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Bande passante du signal de sortie
DC à 1000Hz @ -3dB
Non Linéarité et Hystérésis combinées
±0.25% EM
À découvrir également

Technologies et
Équipements Industriels

La Société
Mentions Légales

Produits

Produits
Solutions

Adresse

16 rue de la Porte à Bateaux,

27540 Ivry-la-Bataille - FRANCE

Coordonnées

Tel : +33.2.32.22.35.03

infos@tei.fr

Contactez-nous
Retour en haut
TEI
Powered by  GDPR Cookie Compliance
Résumé de la politique de confidentialité

Ce site utilise des cookies afin que nous puissions vous fournir la meilleure expérience utilisateur possible. Les informations sur les cookies sont stockées dans votre navigateur et remplissent des fonctions telles que vous reconnaître lorsque vous revenez sur notre site Web et aider notre équipe à comprendre les sections du site que vous trouvez les plus intéressantes et utiles.
