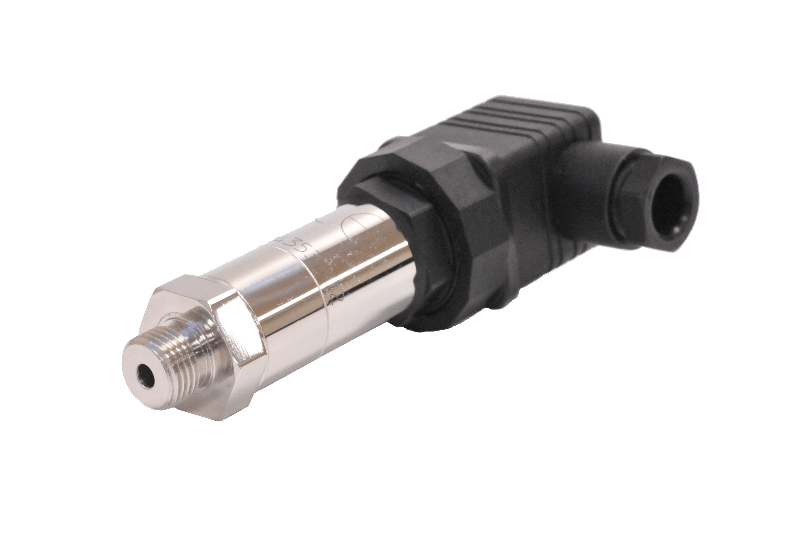

PGP220
Capteur de pression hautes performances

Les capteurs de pression de la série PGP220 sont conçus pour les mesures de précision de liquides ou de gaz
Demander un devis
  • Avec ou sans électronique intégrée
  • Nombreux connecteurs et raccords
  • Haute performance
  • Trés haute précision : 0,05% EM
Les capteurs de pression de la série PGP220 sont conçus pour les mesures de précision de liquides ou de gaz. Ils disposent de nombreuses gammes de pression standards, de -1 à 600bar et au delà sur demande. Leur construction en acier inoxydable et entièrement soudée, sans joint interne, les rend compatibles avec la majorité de fluides y compris les plus agressifs. Dotés d’éléments sensibles de très hautes performances et de composants électroniques de dernière génération, les capteurs PGP220 sont particulièrement adaptés à des applications sur bancs d’essais, garantissant une excellente précision dans plusieurs plages de température au choix. L’électronique intégrée des transmetteurs de la série PGP220 permet une correction de l'élément sensible tout en délivrant un signal analogique et sans que la bande passante du capteur ne s’en trouve pas diminuée.

Solutions:

Voir toutes nos solutions

Modèle(s)

Modèle
Tension d'alimentation
Signal de sortie
Consommation
PDF
PGP221
10Vdc stabilisé et filtré
mV/V
< 10mA
PGP224
8 à 30Vdc
0-5Vdc
< 10mA
PGP227
8 à 30Vdc
0.5-4.5Vdc alimentation non régulée
< 10mA
Documents téléchargeables
Type de document
Fiche Technique - Capteur de pression hautes performances - PGP221.pdf
631.63 Ko
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Fichier 3D - Capteur de pression hautes performances 07-01 - PGP221_07-01.STEP
339.18 Ko
Fichier 3D - Capteur de pression hautes performances 07-03 - PGP221_07-03.STEP
730.65 Ko
Fichier 3D - Capteur de pression hautes performances 07-07 - PGP221_07-07.STEP
192.02 Ko
Fichier 3D - Capteur de pression hautes performances 07-10 - PGP221_07-10.STEP
258.14 Ko
Fichier 3D - Capteur de pression hautes performances 08-01 - PGP221_08-01.STEP
336.48 Ko
Fichier 3D - Capteur de pression hautes performances 08-03 - PGP221_08-03.STEP
728.01 Ko
Fichier 3D - Capteur de pression hautes performances 08-07 - PGP221_08-07.STEP
189.39 Ko
Fichier 3D - Capteur de pression hautes performances 08-10 - PGP221_08-10.STEP
255.5 Ko
Fichier 3D - Capteur de pression hautes performances 13-01 - PGP221_13-01.STEP
329.05 Ko
Fichier 3D - Capteur de pression hautes performances 13-03 - PGP221_13-03.STEP
720.52 Ko
Fichier 3D - Capteur de pression hautes performances 13-07 - PGP221_13-07.STEP
186.45 Ko
Fichier 3D - Capteur de pression hautes performances 13-10 - PGP221_13-10.STEP
248.01 Ko
Fichier 3D - Capteur de pression hautes performances 19-01 - PGP221_19-01.STEP
334.4 Ko
Fichier 3D - Capteur de pression hautes performances 19-03 - PGP221_19-03.STEP
725.89 Ko
Fichier 3D - Capteur de pression hautes performances 19-07 - PGP221_19-07.STEP
189.55 Ko
Fichier 3D - Capteur de pression hautes performances 19-10 - PGP221_19-10.STEP
253.42 Ko
Caractéristiques techniques
Sous-Famille
Capteurs Haute Performance
Capteurs Spécifiques
Capteurs pour Environnement difficile
Capteurs Industriels
Tension d'alimentation
10Vdc stabilisé et filtré
Déséquilibre
±3%EM
Sensibilité
2 à 5mV/V
Gamme de pression (EM)
±1bar
-1/+2bar
3bar
5bar
10bar
20bar
40bar
100bar
250bar
400bar
600bar
±14.5PSI
-14.5/+30PSI
40PSI
70PSI
150PSI
300PSI
500PSI
1500PSI
3000PSI
5000PSI
8000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
1/4 Gaz A mâle
1/4 NPT mâle
M14x1.5-4h mâle avec cône interne à 60°
M10x1-4h mâle avec cône interne à 80°
M10x1-4h mâle cône 120°
1/4 Gaz femelle
1/2 Gaz A mâle manométrique
7/16-20 UNJF-3A mâle - MS33656-4, étanchéité conique
Connexion électrique
Embase DIN 43650 - 4 broches
Embase miniature DIN 43650 mPm - 4 broches
Embase M12 - 4 broches
Embase hermétique MIL-C-26482 - 6 broches
Câble blindé Viton AWG26, Ø2.8mm ±0.2mm, 4 fils
Câble double blindage PVC AWG24, 4 fils
Embase mâle M12 hermétique 4 broches
Embase Binder 723, 5 broches
Température de compensation
0 à +60°C
-25 à +85°C
-25 à +125°C (Hors Embases M12, 723 et câble PVC)
Dérives thermiques combinées
±0.01% EM/°C
Taille
Compact
Diamètre
22mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Non Linéarité et Hystérésis combinées
±0.25% EM
Répétabilité
±0.02%EM typique
Documents téléchargeables
Type de document
Fiche Technique - Capteur de pression hautes performances - PGP224.pdf
624.2 Ko
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Fichier 3D - Capteur de pression hautes performances 07-01 - PGP224_07-01.STEP
339.18 Ko
Fichier 3D - Capteur de pression hautes performances 07-03 - PGP224_07-03.STEP
730.65 Ko
Fichier 3D - Capteur de pression hautes performances 07-07 - PGP224_07-07.STEP
192.02 Ko
Fichier 3D - Capteur de pression hautes performances 07-10 - PGP224_07-10.STEP
258.14 Ko
Fichier 3D - Capteur de pression hautes performances 08-01 - PGP224_08-01.STEP
336.48 Ko
Fichier 3D - Capteur de pression hautes performances 08-03 - PGP224_08-03.STEP
728.01 Ko
Fichier 3D - Capteur de pression hautes performances 08-07 - PGP224_08-07.STEP
189.39 Ko
Fichier 3D - Capteur de pression hautes performances 08-10 - PGP224_08-10.STEP
255.5 Ko
Fichier 3D - Capteur de pression hautes performances 13-01 - PGP224_13-01.STEP
329.05 Ko
Fichier 3D - Capteur de pression hautes performances 13-03 - PGP224_13-03.STEP
720.52 Ko
Fichier 3D - Capteur de pression hautes performances 13-07 - PGP224_13-07.STEP
186.45 Ko
Fichier 3D - Capteur de pression hautes performances 13-10 - PGP224_13-10.STEP
248.01 Ko
Fichier 3D - Capteur de pression hautes performances 19-01 - PGP224_19-01.STEP
334.4 Ko
Fichier 3D - Capteur de pression hautes performances 19-03 - PGP224_19-03.STEP
725.89 Ko
Fichier 3D - Capteur de pression hautes performances 19-07 - PGP224_19-07.STEP
189.55 Ko
Fichier 3D - Capteur de pression hautes performances 19-10 - PGP224_19-10.STEP
253.42 Ko
Caractéristiques techniques
Sous-Famille
Capteurs Haute Performance
Capteurs Spécifiques
Capteurs pour Environnement difficile
Capteurs Industriels
Tension d'alimentation
8 à 30Vdc
Déséquilibre
0Vdc ± 0.05
Sensibilité
5Vdc ± 0.05
Gamme de pression (EM)
±1bar
-1/+2bar
3bar
5bar
10bar
20bar
40bar
100bar
250bar
400bar
600bar
±14.5PSI
-14.5/+30PSI
40PSI
70PSI
150PSI
300PSI
500PSI
1500PSI
3000PSI
5000PSI
8000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
1/4 Gaz A mâle
1/4 NPT mâle
M14x1.5-4h mâle avec cône interne à 60°
M10x1-4h mâle avec cône interne à 80°
M10x1-4h mâle cône 120°
1/4 Gaz femelle
1/2 Gaz A mâle manométrique
7/16-20 UNJF-3A mâle - MS33656-4, étanchéité conique
Connexion électrique
Embase DIN 43650 - 4 broches
Embase miniature DIN 43650 mPm - 4 broches
Embase M12 - 4 broches
Embase hermétique MIL-C-26482 - 6 broches
Câble blindé Viton AWG26, Ø2.8mm ±0.2mm, 4 fils
Câble double blindage PVC AWG24, 4 fils
Embase mâle M12 hermétique 4 broches
Embase Binder 723, 5 broches
Température de compensation
0 à +60°C
-25 à +85°C
-25 à +125°C (Hors Embases M12, 723 et câble PVC)
Dérives thermiques combinées
±0.01% EM/°C
Taille
Compact
Diamètre
22mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Bande passante du signal de sortie
DC à 1000Hz @ -3dB
Non Linéarité et Hystérésis combinées
±0.1% EM
±0.05% EM
Répétabilité
±0.02%EM typique
Documents téléchargeables
Type de document
Fiche Technique - Capteur de pression hautes performances - PGP227.pdf
624.23 Ko
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Fichier 3D - Capteur de pression hautes performances 07-01 - PGP227_07-01.STEP
339.18 Ko
Fichier 3D - Capteur de pression hautes performances 07-03 - PGP227_07-03.STEP
730.65 Ko
Fichier 3D - Capteur de pression hautes performances 07-07 - PGP227_07-07.STEP
192.02 Ko
Fichier 3D - Capteur de pression hautes performances 07-10 - PGP227_07-10.STEP
258.14 Ko
Fichier 3D - Capteur de pression hautes performances 08-01 - PGP227_08-01.STEP
336.48 Ko
Fichier 3D - Capteur de pression hautes performances 08-03 - PGP227_08-03.STEP
728.01 Ko
Fichier 3D - Capteur de pression hautes performances 08-07 - PGP227_08-07.STEP
189.39 Ko
Fichier 3D - Capteur de pression hautes performances 08-10 - PGP227_08-10.STEP
255.5 Ko
Fichier 3D - Capteur de pression hautes performances 13-01 - PGP227_13-01.STEP
329.05 Ko
Fichier 3D - Capteur de pression hautes performances 13-03 - PGP227_13-03.STEP
720.52 Ko
Fichier 3D - Capteur de pression hautes performances 13-07 - PGP227_13-07.STEP
186.45 Ko
Fichier 3D - Capteur de pression hautes performances 13-10 - PGP227_13-10.STEP
248.01 Ko
Fichier 3D - Capteur de pression hautes performances 19-01 - PGP227_19-01.STEP
334.4 Ko
Fichier 3D - Capteur de pression hautes performances 19-03 - PGP227_19-03.STEP
725.89 Ko
Fichier 3D - Capteur de pression hautes performances 19-07 - PGP227_19-07.STEP
189.55 Ko
Fichier 3D - Capteur de pression hautes performances 19-10 - PGP227_19-10.STEP
253.42 Ko
Caractéristiques techniques
Sous-Famille
Capteurs Haute Performance
Capteurs Spécifiques
Capteurs pour Environnement difficile
Capteurs Industriels
Tension d'alimentation
8 à 30Vdc
Déséquilibre
0.5Vdc ± 0.05
Sensibilité
4Vdc ± 0.05
Gamme de pression (EM)
±1bar
-1/+2bar
3bar
5bar
10bar
20bar
40bar
100bar
250bar
400bar
600bar
±14.5PSI
-14.5/+30PSI
40PSI
70PSI
150PSI
300PSI
500PSI
1500PSI
3000PSI
5000PSI
8000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
1/4 Gaz A mâle
1/4 NPT mâle
M14x1.5-4h mâle avec cône interne à 60°
M10x1-4h mâle avec cône interne à 80°
M10x1-4h mâle cône 120°
1/4 Gaz femelle
1/2 Gaz A mâle manométrique
7/16-20 UNJF-3A mâle - MS33656-4, étanchéité conique
Connexion électrique
Embase DIN 43650 - 4 broches
Embase miniature DIN 43650 mPm - 4 broches
Embase M12 - 4 broches
Embase hermétique MIL-C-26482 - 6 broches
Câble blindé Viton AWG26, Ø2.8mm ±0.2mm, 4 fils
Câble double blindage PVC AWG24, 4 fils
Embase mâle M12 hermétique 4 broches
Embase Binder 723, 5 broches
Température de compensation
0 à +60°C
-25 à +85°C
-25 à +125°C (Hors Embases M12, 723 et câble PVC)
Dérives thermiques combinées
±0.01% EM/°C
Taille
Compact
Diamètre
22mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Bande passante du signal de sortie
DC à 1000Hz @ -3dB
Non Linéarité et Hystérésis combinées
±0.1% EM
±0.05% EM
Répétabilité
±0.02%EM typique
