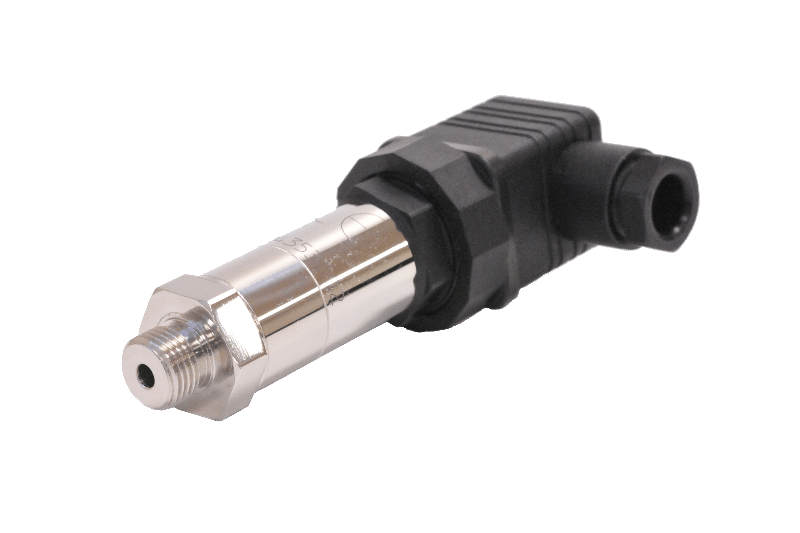

PTA220
Capteur de pression industriel de précision

Les capteurs de pression de la série PTA220 sont conçus pour les mesures de pressions absolue et relative de liquides ou de gaz de 100mbar à 600bar, au delà sur demande
Demander un devis
  • Avec ou sans électronique intégrée
  • Nombreux connecteurs et raccords
  • Tout acier inoxydable
  • Large bande passante
Les capteurs de pression de la série PTA220 sont conçus pour les mesures de pressions absolue et relative de liquides ou de gaz de 100mbar à 600bar, au delà sur demande. Leur construction en acier inoxydable et entièrement soudée, sans joint interne, les rend compatibles avec la majorité de fluides y compris les plus agressifs. Ils sont fabriqués à partir de composants éprouvés garantissant précision et fiabilité. Le large choix de raccords mécaniques et connexions électriques permet d’adapter les interfaces du capteur en fonction des applications.

Modèle(s)

Modèle
Tension d'alimentation
Signal de sortie
Consommation
PDF
PTA221
10Vdc stabilisé et filtré
mV/V
< 10mA
PTA224
8 à 30Vdc
0-5Vdc
< 10mA
PTA225
15 à 30Vdc
4-20mA
Boucle de courant
PTA226
15 à 30Vdc
0-10Vdc
< 10mA
PTA227
8 à 30Vdc
0.5-4.5Vdc alimentation non régulée
< 10mA
Documents téléchargeables
Type de document
Fiche Technique - Capteur de pression industriel de précision - PTA221.pdf
624.13 Ko
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Fichier 3D - Capteur de pression industriel de précision 07-01 - PTA221_07-01.STEP
339.18 Ko
Caractéristiques techniques
Sous-Famille
Capteurs Haute Performance
Capteurs Industriels
Tension d'alimentation
10Vdc stabilisé et filtré
Déséquilibre
±3%EM
Sensibilité (EM < 700mbar)
3 à 6mV/V
Sensibilité (700mbar <EM < = 2bar)
6 à 10mV/V
Sensibilité (EM > 2bar)
2 à 5mV/V
Gamme de pression (EM)
±100mbar
250mbar
500mbar
1bar
0.7/1.2bar
2bar
3bar
5bar
10bar
20bar
40bar
100bar
250bar
400bar
600bar
3PSI
5PSI
10PSI
±14.5PSI
15PSI
30PSI
40PSI
70PSI
150PSI
300PSI
500PSI
1500PSI
3000PSI
5000PSI
8000PSI
10000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
1/4 Gaz A mâle
1/4 NPT mâle
M10x1-4h mâle cône 120°
1/4 Gaz femelle
1/2 Gaz A mâle manométrique
7/16-20 UNJF-3A mâle - MS33656-4, étanchéité conique
M14x1.5-4h mâle avec cône interne à 60°
M10x1-4h mâle avec cône interne à 80°
Connexion électrique
Embase DIN 43650 - 4 broches
Embase miniature DIN 43650 mPm - 4 broches
Embase M12 - 4 broches
Embase hermétique MIL-C-26482 - 6 broches
Câble blindé Viton AWG26, Ø2.8mm ±0.2mm, 4 fils
Câble double blindage PVC AWG24, 4 fils
Embase mâle M12 hermétique 4 broches
Embase Binder 723, 5 broches
Température de compensation
0 à +60°C
-25 à +85°C
-25 à +125°C (Hors Embases M12, 723 et câble PVC)
Dérives thermiques combinées
±0.02% EM/°C
Taille
Industriel
Diamètre
22mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Non Linéarité et Hystérésis combinées
±0.1% EM
±0.05% EM
Répétabilité
±0.02%EM typique
Documents téléchargeables
Type de document
Fiche Technique - Capteur de pression industriel de précision - PTA224.pdf
616.52 Ko
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Fichier 3D - Capteur de pression industriel de précision 07-01 - PTA224_07-01.STEP
339.18 Ko
Caractéristiques techniques
Sous-Famille
Capteurs Haute Performance
Capteurs Industriels
Tension d'alimentation
8 à 30Vdc
Déséquilibre
0Vdc ± 0.05
Sensibilité
5Vdc ± 0.05
Gamme de pression (EM)
±100mbar
250mbar
500mbar
1bar
0.7/1.2bar
2bar
3bar
5bar
10bar
20bar
40bar
100bar
250bar
400bar
600bar
3PSI
5PSI
10PSI
±14.5PSI
15PSI
30PSI
40PSI
70PSI
150PSI
300PSI
500PSI
1500PSI
3000PSI
5000PSI
8000PSI
10000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
1/4 Gaz A mâle
1/4 NPT mâle
M10x1-4h mâle cône 120°
1/4 Gaz femelle
1/2 Gaz A mâle manométrique
7/16-20 UNJF-3A mâle - MS33656-4, étanchéité conique
M14x1.5-4h mâle avec cône interne à 60°
M10x1-4h mâle avec cône interne à 80°
Connexion électrique
Embase DIN 43650 - 4 broches
Embase miniature DIN 43650 mPm - 4 broches
Embase M12 - 4 broches
Embase hermétique MIL-C-26482 - 6 broches
Câble blindé Viton AWG26, Ø2.8mm ±0.2mm, 4 fils
Câble double blindage PVC AWG24, 4 fils
Embase mâle M12 hermétique 4 broches
Embase Binder 723, 5 broches
Température de compensation
0 à +60°C
-25 à +85°C
-25 à +125°C (Hors Embases M12, 723 et câble PVC)
Dérives thermiques combinées
±0.02% EM/°C
Taille
Industriel
Diamètre
22mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Bande passante du signal de sortie
DC à 1000Hz @ -3dB
Non Linéarité et Hystérésis combinées
±0.1% EM
±0.05% EM
Répétabilité
±0.02%EM typique
Documents téléchargeables
Type de document
Fiche Technique - Capteur de pression industriel de précision - PTA225.pdf
614.28 Ko
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Fichier 3D - Capteur de pression industriel de précision 07-01 - PTA225_07-01.STEP
339.18 Ko
Recommandations électriques - Résistance de charge pour transmetteurs 4-20mA - PTA225.pdf
99.1 Ko
Caractéristiques techniques
Sous-Famille
Capteurs Haute Performance
Capteurs Industriels
Tension d'alimentation
15 à 30Vdc
Déséquilibre
4mA ± 0.1
Sensibilité
16mA ± 0.1
Gamme de pression (EM)
±100mbar
250mbar
500mbar
1bar
0.7/1.2bar
2bar
3bar
5bar
10bar
20bar
40bar
100bar
250bar
400bar
600bar
3PSI
5PSI
10PSI
±14.5PSI
15PSI
30PSI
40PSI
70PSI
150PSI
300PSI
500PSI
1500PSI
3000PSI
5000PSI
8000PSI
10000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
1/4 Gaz A mâle
1/4 NPT mâle
M10x1-4h mâle cône 120°
1/4 Gaz femelle
1/2 Gaz A mâle manométrique
7/16-20 UNJF-3A mâle - MS33656-4, étanchéité conique
M14x1.5-4h mâle avec cône interne à 60°
M10x1-4h mâle avec cône interne à 80°
Connexion électrique
Embase DIN 43650 - 4 broches
Embase miniature DIN 43650 mPm - 4 broches
Embase M12 - 4 broches
Embase hermétique MIL-C-26482 - 6 broches
Câble blindé Viton AWG26, Ø2.8mm ±0.2mm, 4 fils
Câble double blindage PVC AWG24, 4 fils
Embase mâle M12 hermétique 4 broches
Embase Binder 723, 5 broches
Température de compensation
0 à +60°C
-25 à +85°C
-25 à +125°C (Hors Embases M12, 723 et câble PVC)
Dérives thermiques combinées
±0.02% EM/°C
Taille
Industriel
Diamètre
22mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Bande passante du signal de sortie
DC à 1000Hz @ -3dB
Non Linéarité et Hystérésis combinées
±0.1% EM
±0.05% EM
Répétabilité
±0.02%EM typique
Documents téléchargeables
Type de document
Fiche Technique - Capteur de pression industriel de précision - PTA226.pdf
616.6 Ko
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Fichier 3D - Capteur de pression industriel de précision 07-01 - PTA226_07-01.STEP
339.18 Ko
Caractéristiques techniques
Sous-Famille
Capteurs Haute Performance
Capteurs Industriels
Tension d'alimentation
15 à 30Vdc
Déséquilibre
0Vdc ± 0.05
Sensibilité
10Vdc ± 0.05
Gamme de pression (EM)
±100mbar
250mbar
500mbar
1bar
0.7/1.2bar
2bar
3bar
5bar
10bar
20bar
40bar
100bar
250bar
400bar
600bar
3PSI
5PSI
10PSI
±14.5PSI
15PSI
30PSI
40PSI
70PSI
150PSI
300PSI
500PSI
1500PSI
3000PSI
5000PSI
8000PSI
10000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
1/4 Gaz A mâle
1/4 NPT mâle
M10x1-4h mâle cône 120°
1/4 Gaz femelle
1/2 Gaz A mâle manométrique
7/16-20 UNJF-3A mâle - MS33656-4, étanchéité conique
M14x1.5-4h mâle avec cône interne à 60°
M10x1-4h mâle avec cône interne à 80°
Connexion électrique
Embase DIN 43650 - 4 broches
Embase miniature DIN 43650 mPm - 4 broches
Embase M12 - 4 broches
Embase hermétique MIL-C-26482 - 6 broches
Câble blindé Viton AWG26, Ø2.8mm ±0.2mm, 4 fils
Câble double blindage PVC AWG24, 4 fils
Embase mâle M12 hermétique 4 broches
Embase Binder 723, 5 broches
Température de compensation
0 à +60°C
-25 à +85°C
-25 à +125°C (Hors Embases M12, 723 et câble PVC)
Dérives thermiques combinées
±0.02% EM/°C
Taille
Industriel
Diamètre
22mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Bande passante du signal de sortie
DC à 1000Hz @ -3dB
Non Linéarité et Hystérésis combinées
±0.1% EM
±0.05% EM
Répétabilité
±0.02%EM typique
Documents téléchargeables
Type de document
Fiche Technique - Capteur de pression industriel de précision - PTA227.pdf
616.55 Ko
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Caractéristiques techniques
Sous-Famille
Capteurs Haute Performance
Capteurs Industriels
Tension d'alimentation
8 à 30Vdc
Déséquilibre
0.5Vdc ± 0.05
Sensibilité
4Vdc ± 0.05
9Vdc ± 0.05
Gamme de pression (EM)
±100mbar
250mbar
500mbar
1bar
0.7/1.2bar
2bar
3bar
5bar
10bar
20bar
40bar
100bar
250bar
400bar
600bar
3PSI
5PSI
10PSI
±14.5PSI
15PSI
30PSI
40PSI
70PSI
150PSI
300PSI
500PSI
1500PSI
3000PSI
5000PSI
8000PSI
10000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
1/4 Gaz A mâle
1/4 NPT mâle
M10x1-4h mâle cône 120°
1/4 Gaz femelle
1/2 Gaz A mâle manométrique
7/16-20 UNJF-3A mâle - MS33656-4, étanchéité conique
M14x1.5-4h mâle avec cône interne à 60°
M10x1-4h mâle avec cône interne à 80°
Connexion électrique
Embase DIN 43650 - 4 broches
Embase miniature DIN 43650 mPm - 4 broches
Embase M12 - 4 broches
Embase hermétique MIL-C-26482 - 6 broches
Câble blindé Viton AWG26, Ø2.8mm ±0.2mm, 4 fils
Câble double blindage PVC AWG24, 4 fils
Embase mâle M12 hermétique 4 broches
Embase Binder 723, 5 broches
Température de compensation
0 à +60°C
-25 à +85°C
-25 à +125°C (Hors Embases M12, 723 et câble PVC)
Dérives thermiques combinées
±0.02% EM/°C
Taille
Industriel
Diamètre
22mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Bande passante du signal de sortie
DC à 1000Hz @ -3dB
Non Linéarité et Hystérésis combinées
±0.1% EM
±0.05% EM
Répétabilité
±0.02%EM typique
À découvrir également

Technologies et
Équipements Industriels

La Société
Mentions Légales

Produits

Produits
Solutions

Adresse

16 rue de la Porte à Bateaux,

27540 Ivry-la-Bataille - FRANCE

Coordonnées

Tel : +33.2.32.22.35.03

infos@tei.fr

Contactez-nous
Retour en haut
TEI
Powered by  GDPR Cookie Compliance
Résumé de la politique de confidentialité

Ce site utilise des cookies afin que nous puissions vous fournir la meilleure expérience utilisateur possible. Les informations sur les cookies sont stockées dans votre navigateur et remplissent des fonctions telles que vous reconnaître lorsque vous revenez sur notre site Web et aider notre équipe à comprendre les sections du site que vous trouvez les plus intéressantes et utiles.
