B075

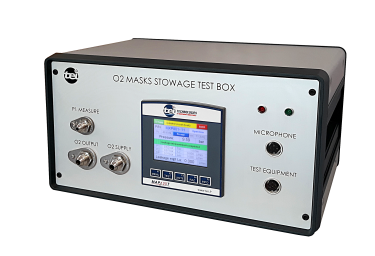

Boîtier de Test Oxygen Mask Stowage
Le boitier de test pour Oxygen Mask Stowage est destiné aux ateliers souhaitant développer les capacités de test existantes de leurs Station Oxygène en leur permettant de tester les Flight Crew mask Stowage MXP800/600 Series (CMM 35-13-44) & MXP300S Series (CMM 35-13-82)
- Circuit configurable en fonction des tests
- Capacité de test évolutive avec BDD intégrée
- Test de fuite automatisé
- Capteur de pression Plug & Play
- Compatible avec le banc Universel Oxygène B001
Le boitier de test pour Oxygen Mask Stowage est destiné aux ateliers souhaitant développer les capacités de test existantes de leurs Station Oxygène en leur permettant de tester les Flight Crew mask Stowage MXP800/600 Series (CMM 35-13-44) & MXP300S Series (CMM 35-13-82).
Solutions:
Le banc En image
Modèle(s)
Documents téléchargeables
Type de document
Caractéristiques techniques
Sous-Famille
Equipement Oxygène
Applications
MRO - Maintenance, Réparation et Révision
Points forts
Test de fuite automatisé
Circuit configurable en fonction des tests
Capteur de pression Plug & Play
Capacité de test évolutive avec BDD intégrée
Compatible avec le banc Universel Oxygène B001
Spécifications Techniques
Alimentation Oxygène : réseau oxygène réglable de 0 à 10barG (0à 145PSIG), capacité débit : 180NLPM@7bar, fluide: oxygène gazeux, raccordement sur raccord JIC 37° Dash 6 (9/16 x 18) "Oxygen Inlet"
Mask stowage inlet port : Raccordement sur les ports "O2 SUPPLY" et "P1 MEASURE" du boitier B075, Montage avec raccord "Tee Union Fitting" équivalent au PNR 422096 et tuyauteries associées
Alimentation Électrique : Réseau 200-240VAC ±10% ; 50/60Hz - 15A, Raccordement sur prise secteur type E
Mask Stowage Electrical Port : Raccordement sur le connecteur "TEST EQUIPMENT" du boitier B075 à l'aide d'un câble de liaison spécifique à chaque PN
Chaîne de mesure de pression : Etendue de mesure : 0-16barG, Précision : < 0.1% EM, Signal de sortie : numérique (Bus CANOPEN)
Mask Stowage Outlet Port : Montage avec raccord "Union Tee Outlet" équivalent au PNR 422097, à raccorder sur capteur et débitmètres accessoires externes pour les tests de débit
