CFF400

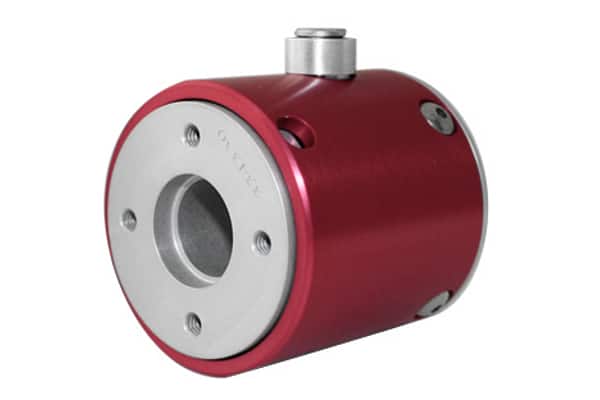

Capteur de couple statique à brides
Le capteur CFF400 est un couplemètre statique très compact conçu pour mesurer les couples à partir de seulement 0,04 N
- Disponible à partir de 0.04N.m
- Haute précision
- Miniature
- Butée mécanique intégrée
Le capteur CFF400 est un couplemètre statique très compact conçu pour mesurer les couples à partir de seulement 0,04 N.m et jusqu’à 60N.m. Robuste, il est fabriqué à partir d’un corps d’épreuve en alliage de d’aluminium et d’une technologie éprouvée de jauges de contrainte. Pour les gammes de mesure jusqu’à 3N.m, le capteur est dotée de butées mécaniques le protégeant contre les surcharges accidentelles. Doté de taraudages de chaque côté, le capteur peut être livré en option avec des plaques de fixation rendant très simple sa mise en œuvre. Le CFF400 propose une sortie non amplifiée (2mV/V) et peut être associé à un module d’amplification externe (AMP320) configurable par l’utilisateur en sortie tension ou courant.
Modèle(s)
Documents téléchargeables
Type de document
Caractéristiques techniques
Sous-Famille
Capteurs Statiques
Tension d'alimentation
10Vdc recommandé, 18Vdc ou Vac max.
Déséquilibre
< ±1% EM
Sensibilité
2mV/V
Sensiblité pour la gamme 0.04 N.m
1.5mV/V
Etendue de mesure (EM)
0.04N.m
0.08N.m
0.15N.m
0.37N.m
0.75N.m
1.2N.m
3N.m
7.5N.m
12N.m
24N.m
60N.m
Protection contre les surchages
Butée mécanique pour les gammes de 0.04 à 3N.m
Type
Couple statique
Connexion mécanique
4 taraudages 8-32 UNC-2B
Connexion électrique
Embase Lemo 4 broches (EGG.0B.304.CLL)
Température de compensation
+15 à +70°C
Dérive thermique du zéro
±0,0036% EM/°C
Dérive thermique de la sensibilité
±0,0036% EM/°C
Taille
Industriel
Matière
Aluminium anodisé
Impédance pour gammes > 7.5 N.m
700 Ohms
Non Linéarité
±0.2% EM
Hystérésis
±0.2% EM
