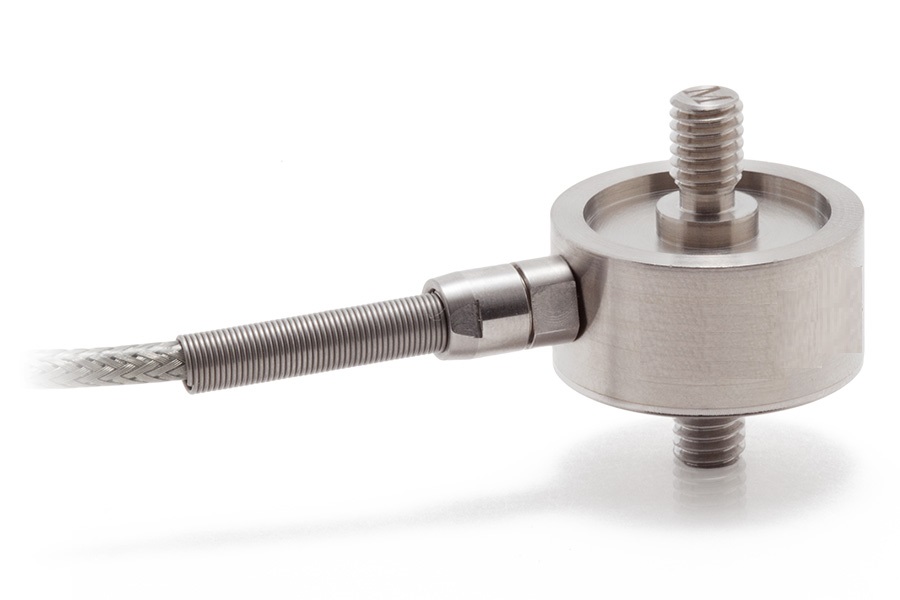

FIT300
Capteur de force traction-compression
Le modèle FIT300 est un capteur de force conçu pour les mesures en traction et compression de 100 à 5000N
- Traction et compression
- Disponible de 10 à 500daN
- Gammes supérieures : cf. FIT310
- Amplificateur déporté en option
Le modèle FIT300 est un capteur de force conçu pour les mesures en traction et compression de 100 à 5000N. Ce modèle robuste est particulièrement adapté à des applications d’endurance. Fabriqué à partir d’un corps d’épreuve en acier inoxydable (alliage d'aluminium pour le gamme 100N) et d’une technologie de jauges de contrainte, le modèle FIT300 offre un encombrement miniature et une bonne classe de précision. Pour des gammes de mesure supérieures, reportez vous aux modèles FIT310, FIT320 et FIT330.
Solutions:
Modèle(s)
Documents téléchargeables
Type de document
Caractéristiques techniques
Sous-Famille
Capteurs de Traction-Compression
Capteurs Miniatures
Tension d'alimentation
10Vdc nominal, 15Vdc max.
Déséquilibre
< ±3% EM
Sensibilité
2mV/V
Etendue de mesure (EM)
10daN
20daN
50daN
100daN
200daN
500daN
Type
Traction / Compression
Connexion mécanique
M6x1 mâle
Connexion électrique
Micro connecteur 4 broches
Température de compensation
+15 à +70°C
Dérive thermique du zéro
±0,01% EM/°C
Dérive thermique de la sensibilité
±0,036% EM/°C
Température d'utilisation
-50 à +90°C
Taille
Compact
Matière
Aluminium (10daN)
Acier inoxydable 17-4PH (20 - 500daN)
Impédance d'entrée
700 Ohms
Impédance de sortie
700 Ohms
Non Linéarité
±0.25% EM
Hystérésis
±0.25% EM
Répétabilité
±0.1% EM
