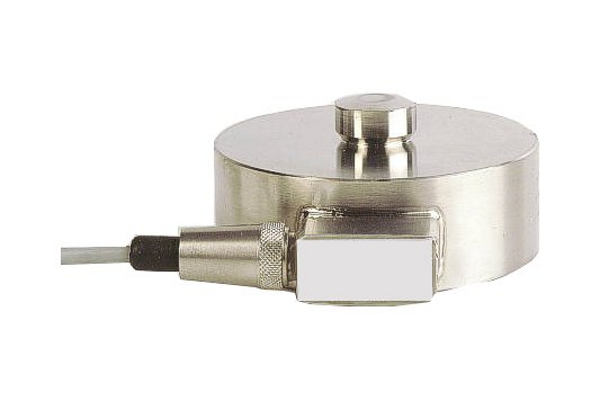

FLB150
Bouton de charge
Le modèle FLB150 est un capteur de force conçu pour les mesures de compression
- Robuste, compact et léger
- Disponible de 250 à 50 000daN
- Excellente précision (±0.1% EM)
- Capteur très robuste et IP68
Le modèle FLB150 est un capteur de force conçu pour les mesures de compression. Il offre une très large gamme d’étendues de mesure, de 250 à 50.000 daN. Il se distingue par sa haute précision (± 0.1%EM), qui ne constitue pas l’atout principal de ce type de corps d’épreuve. Ce modèle robuste, en acier inoxydable, est doté d’une technologie de jauges de contrainte. Il dispose en standard d’un indice de protection IP68. Il peut être associé à un conditionneur externe (AMP310), logé dans son câble, pour délivrer un signal haut niveau, tension ou courant.
Modèle(s)
Documents téléchargeables
Type de document
Caractéristiques techniques
Sous-Famille
Capteurs de Compression
Capteurs Haute Performance
Tension d'alimentation
10Vdc nominal, 15Vdc max.
Déséquilibre
< ±1% EM
Sensibilité
2mV/V
Etendue de mesure (EM)
250daN
500daN
1000daN
2500daN
5000daN
7500daN
10000daN
25000daN
35000daN
50000daN
Type
Compression
Connexion mécanique
Grain d'appui
Connexion électrique
Câble PVC blindé, 6 conducteurs
Température de compensation
-20 à +70°C
Dérive thermique du zéro
±0,02% EM/°C
Dérive thermique de la sensibilité
±0,01% EM/°C
Température d'utilisation
-10 à +40°C
Taille
Industriel
Compact
Matière
Acier inoxydable
Impédance d'entrée
750 ± 25 Ohms
Impédance de sortie
700 ± 2 Ohms
Non Linéarité
±0.1% EM
Répétabilité
±0.03% EM
