FPC100
Axe dynamométrique

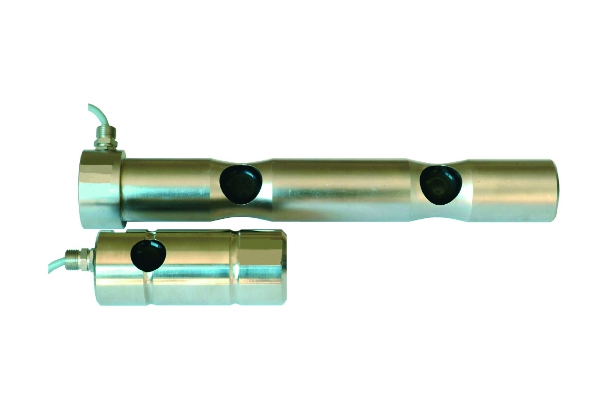

Le modèle FPC100 est un axe dynamométrique, compact et en acier inoxydable, permettant des mesures de 500 à 5000 daN
- Version sur-mesure disponible
- Bonne précision
- Avec ou sans électronique intégrée
- Interchangeable avec axe existant
Le modèle FPC100 est un axe dynamométrique, compact et en acier inoxydable, permettant des mesures de 500 à 5000 daN. L’utilité d’un tel capteur est d’être installé en lieu et place d’un axe ou arbre de transmission afin de mesurer les efforts qui leur sont appliqués. Souvent utilisés pour prévenir les risques de surcharge, ils équipent souvent les moyens de levage et grues. Nous sommes en mesure de réaliser des axes dynamométriques sur-mesure pour votre application en adaptant les dimensions et gammes de mesure.
Modèle(s)
Documents téléchargeables
Type de document
Caractéristiques techniques
Sous-Famille
Capteurs Spécifiques
Tension d'alimentation
10Vdc stabilisée et régulée
Déséquilibre
< ±3% EM
Sensibilité
1 à 2mV/V
Etendue de mesure (EM)
500daN
1000daN
2000daN
3000daN
4000daN
5000daN
Type
Traction / Compression
Connexion mécanique
Surface d'appui
Connexion électrique
Câble blindé PVC, 4 conducteurs, AWG24
Température de compensation
+20 à +80°C
Dérives thermiques combinées
±0.03% EM/°C
Température d'utilisation
-20 à +90°C
Taille
Industriel
Matière
Acier inoxydable
Impédance d'entrée
350 Ohms
Impédance de sortie
350 Ohms
Non Linéarité
±0.5% EM
Répétabilité
±0.1% EM
Documents téléchargeables
Type de document
Caractéristiques techniques
Sous-Famille
Capteurs Spécifiques
Tension d'alimentation
15 à 30Vdc
Déséquilibre
0Vdc
Sensibilité
5Vdc ± 0.05
Etendue de mesure (EM)
500daN
1000daN
2000daN
3000daN
4000daN
5000daN
Type
Traction / Compression
Connexion mécanique
Surface d'appui
Connexion électrique
Câble blindé PVC, 4 conducteurs, AWG24
Température de compensation
+20 à +80°C
Dérives thermiques combinées
±0.03% EM/°C
Température d'utilisation
-20 à +90°C
Taille
Industriel
Matière
Acier inoxydable
Non Linéarité
±0.5% EM
Répétabilité
±0.1% EM
