FTH110

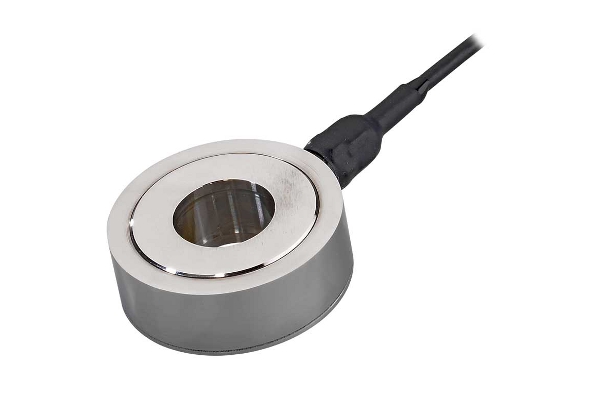

Cellule dynamométrique miniature à trou central
Le modèle FTH111 est un capteur de force conçu pour les mesures compression de 2000 à 20000 daN
- Précision et stabilité long terme
- Disponible de 2000 à 20 000daN
- Large choix de diamètre intérieur
- Version sur-mesure disponible
Le modèle FTH111 est un capteur de force conçu pour les mesures compression de 2000 à 20000 daN. Ce modèle robuste est fabriqué à partir d’un corps d’épreuve en acier inoxydable et d’une technologie de jauges de contrainte garantissant précision et raideur. Particulièrement adapté au contrôle d’effort lors de serrage, il est disponible avec un large choix de diamètres intérieurs ce qui permet de l’intégrer facilement dans de nombreux montages.Si votre cahier des charges le nécessite, nous pouvons personnaliser ce modèle à votre application.
Modèle(s)
Documents téléchargeables
Type de document
Caractéristiques techniques
Sous-Famille
Capteurs de Compression
Capteurs Haute Performance
Capteurs Miniatures
Capteurs Spécifiques
Tension d'alimentation
5 à 10Vdc stabilisé
Déséquilibre
< ±2% EM
Sensibilité
2mV/V
Etendue de mesure (EM)
2000daN
3000daN
4000daN
5000daN
6000daN
10000daN
20000daN
Type
Compression
Connexion mécanique
Surface d'appui
Connexion électrique
Câble blindé Téflon AWG26, Ø3,4mm ±0.2, 5 conducteurs
Température de compensation
0 à +80°C
Dérive thermique du zéro
±0,01% EM/°C
Dérive thermique de la sensibilité
±0,02% EM/°C
Température d'utilisation
-20 à +100°C
Taille
Miniature
Matière
Acier inoxydable
Impédance d'entrée
360 Ohms ±20%
Impédance de sortie
360Ohms ± 10%
Non Linéarité
±0.5% EM
Répétabilité
±0.1% EM
