PST160

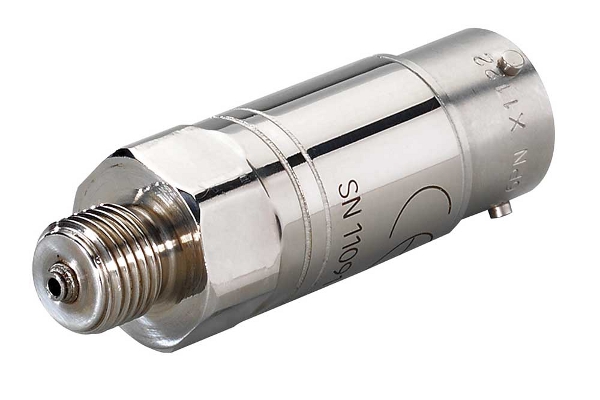

Capteur de pression miniature

Le modèle PST160 est un capteur de pression miniature
Demander un devis
  • Nombreux connecteurs et raccords
  • Tout acier inoxydable
  • Utilisable de -40 à +125°C
  • Signaux : 0-5V, 4-20mA, 0,5-4,5V
Le modèle PST160 est un capteur de pression miniature. Fonctionnant de –40°C à +125°C , il est proposé avec trois plages de compensation au choix pour s’adapter parfaitement à l’environnement de votre application. Sa construction tout acier inoxydable le rend compatible avec la plupart de liquides et gaz, y compris les plus agressifs, utilisés dans l'industrie. Robuste de conception, ses performances et sa fiabilité sont excellentes. Il est proposé en version bas niveau (mV/V) ou avec électronique intégrée délivrant un signal tension (0-5V, 0.5-4.5Vdc) ou courant (4-20mA boucle 2 fils).

Solutions:

Capteurs de pression miniatures
Voir toutes nos solutions

Modèle(s)

Modèle
Tension d'alimentation
Signal de sortie
Consommation
PDF
PST161
10Vdc stabilisé et filtré
mV/V
< 10mA
PST163
5Vdc ± 10mV
0.5-4.5Vdc alimentation régulée
< 10mA
PST164
8 à 30Vdc
0-5Vdc
< 10mA
PST165
15 à 30Vdc
4-20mA
Boucle de courant
PST167
8 à 16Vdc
0.5-4.5Vdc alimentation non régulée
< 10mA
Documents téléchargeables
Type de document
Fiche Technique - Capteur de pression miniature - PST161.pdf
330.5 Ko
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Fichier 3D - Capteur de pression miniature 02-03 - PST161_02-03.STEP
366.72 Ko
Fichier 3D - Capteur de pression miniature 22-03 - PST161_22-03.STEP
327.87 Ko
Caractéristiques techniques
Sous-Famille
Capteurs Miniatures
Tension d'alimentation
10Vdc stabilisé et filtré
Déséquilibre
±3%EM
Sensibilité (EM < 3bar).
3 à 10mV/V
Sensibilité (EM >= 3bar)
2 à 5mV/V
Gamme de pression (EM)
1bar
2bar
3bar
5bar
10bar
-1/+12bar
20bar
40bar
100bar
250bar
400bar
600bar
15PSI
30PSI
-14.5/+40PSI
70PSI
150PSI
300PSI
500PSI
1500PSI
3000PSI
5000PSI
8000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
M10x1-4h mâle, étancheité par joint torique 7.65 x1.63
3/8-24 UNF-3A mâle, étanchéité par joint torique 7.65x1.63
M5x0.8-6g mâle longueur 10mm, étanchéité par joint torique 5 x1,5 (pour Ø16)
M8x1-6g mâle, étanchéité par joint torique 5.7x1.9
M10x1 mâle forme G Minimess®
Ecrou Swagelok pour tube 6mm (réf.: SS-6M2-1)
1/4" VCR mâle
Connexion électrique
Câble blindé Viton AWG26, Ø2.8mm ±0.2mm, 4 fils
Embase hermétique MIL-C-26482 - 6 broches
Embase hermétique MIL-C-26482 - 4 broches
Embase miniature 4 broches CMR-S1-E-04P
Température de compensation
0 à +60°C
-25 à +125°C
-25 à +85°C
Dérives thermiques combinées
±0.02% EM/°C
Taille
Miniature
Diamètre
16.6mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Non Linéarité et Hystérésis combinées
±0.25% EM
Répétabilité
±0.02%EM typique
Documents téléchargeables
Type de document
Fiche Technique - Capteur de pression miniature - PST163.pdf
327.04 Ko
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Fichier 3D - Capteur de pression miniature 02-03 - PST163_02-03 .STEP
366.72 Ko
Fichier 3D - Capteur de pression miniature 02-08 - PST163_02-08.STEP
184.46 Ko
Caractéristiques techniques
Sous-Famille
Capteurs Miniatures
Tension d'alimentation
5Vdc ± 10mV
Déséquilibre
0.5Vdc ± 0.05
Sensibilité
4Vdc ± 0.05
Gamme de pression (EM)
1bar
2bar
3bar
5bar
10bar
-1/+12bar
20bar
40bar
100bar
250bar
400bar
600bar
15PSI
30PSI
-14.5/+40PSI
70PSI
150PSI
300PSI
500PSI
1500PSI
3000PSI
5000PSI
8000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
M10x1-4h mâle, étancheité par joint torique 7.65 x1.63
3/8-24 UNF-3A mâle, étanchéité par joint torique 7.65x1.63
M5x0.8-6g mâle longueur 10mm, étanchéité par joint torique 5 x1,5 (pour Ø16)
M8x1-6g mâle, étanchéité par joint torique 5.7x1.9
M10x1 mâle forme G Minimess®
Ecrou Swagelok pour tube 6mm (réf.: SS-6M2-1)
1/4" VCR mâle
Connexion électrique
Câble blindé Viton AWG26, Ø2.8mm ±0.2mm, 4 fils
Embase hermétique MIL-C-26482 - 6 broches
Embase hermétique MIL-C-26482 - 4 broches
Embase miniature 4 broches CMR-S1-E-04P
Température de compensation
0 à +60°C
-25 à +125°C
-25 à +85°C
Dérives thermiques combinées
±0.02% EM/°C
Taille
Miniature
Diamètre
16.6mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Bande passante du signal de sortie
DC à 1000Hz @ -3dB
Non Linéarité et Hystérésis combinées
±0.25% EM
±0.1% EM
Répétabilité
±0.02%EM typique
Documents téléchargeables
Type de document
Fiche Technique - Capteur de pression miniature - PST164.pdf
326.9 Ko
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Fichier 3D - Capteur de pression miniature 02-03 - PST164_02-03.STEP
366.72 Ko
Fichier 3D - Capteur de pression miniature 02-08 - PST164_02-08.STEP
184.46 Ko
Caractéristiques techniques
Sous-Famille
Capteurs Miniatures
Tension d'alimentation
8 à 30Vdc
Déséquilibre
0Vdc ± 0.05
Sensibilité
5Vdc ± 0.05
Gamme de pression (EM)
1bar
2bar
3bar
5bar
10bar
-1/+12bar
20bar
40bar
100bar
250bar
400bar
600bar
15PSI
30PSI
-14.5/+40PSI
70PSI
150PSI
300PSI
500PSI
1500PSI
3000PSI
5000PSI
8000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
M10x1-4h mâle, étancheité par joint torique 7.65 x1.63
3/8-24 UNF-3A mâle, étanchéité par joint torique 7.65x1.63
M5x0.8-6g mâle longueur 10mm, étanchéité par joint torique 5 x1,5 (pour Ø16)
M8x1-6g mâle, étanchéité par joint torique 5.7x1.9
M10x1 mâle forme G Minimess®
Ecrou Swagelok pour tube 6mm (réf.: SS-6M2-1)
1/4" VCR mâle
Connexion électrique
Câble blindé Viton AWG26, Ø2.8mm ±0.2mm, 4 fils
Embase hermétique MIL-C-26482 - 6 broches
Embase hermétique MIL-C-26482 - 4 broches
Embase miniature 4 broches CMR-S1-E-04P
Température de compensation
0 à +60°C
-25 à +125°C
-25 à +85°C
Dérives thermiques combinées
±0.02% EM/°C
Taille
Miniature
Diamètre
16.6mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Bande passante du signal de sortie
DC à 1000Hz @ -3dB
Non Linéarité et Hystérésis combinées
±0.25% EM
±0.1% EM
Répétabilité
±0.02%EM typique
Documents téléchargeables
Type de document
Fiche Technique - Capteur de pression miniature - PST165.pdf
325.65 Ko
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Fichier 3D - Capteur de pression miniature 02-03 - PST165_02-03.STEP
366.72 Ko
Fichier 3D - Capteur de pression miniature 02-08 - PST165_02-08.STEP
184.46 Ko
Caractéristiques techniques
Sous-Famille
Capteurs Miniatures
Tension d'alimentation
15 à 30Vdc
Déséquilibre
4mA ± 0.1
Sensibilité
16mA ± 0.1
Gamme de pression (EM)
1bar
2bar
3bar
5bar
10bar
-1/+12bar
20bar
40bar
100bar
250bar
400bar
600bar
15PSI
30PSI
-14.5/+40PSI
70PSI
150PSI
300PSI
500PSI
1500PSI
3000PSI
5000PSI
8000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
M10x1-4h mâle, étancheité par joint torique 7.65 x1.63
3/8-24 UNF-3A mâle, étanchéité par joint torique 7.65x1.63
M5x0.8-6g mâle longueur 10mm, étanchéité par joint torique 5 x1,5 (pour Ø16)
M8x1-6g mâle, étanchéité par joint torique 5.7x1.9
M10x1 mâle forme G Minimess®
Ecrou Swagelok pour tube 6mm (réf.: SS-6M2-1)
1/4" VCR mâle
Connexion électrique
Câble blindé Viton AWG26, Ø2.8mm ±0.2mm, 4 fils
Embase hermétique MIL-C-26482 - 6 broches
Embase hermétique MIL-C-26482 - 4 broches
Embase miniature 4 broches CMR-S1-E-04P
Température de compensation
0 à +60°C
-25 à +125°C
-25 à +85°C
Dérives thermiques combinées
±0.02% EM/°C
Taille
Miniature
Diamètre
16.6mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Bande passante du signal de sortie
DC à 1000Hz @ -3dB
Non Linéarité et Hystérésis combinées
±0.25% EM
±0.1% EM
Répétabilité
±0.02%EM typique
Documents téléchargeables
Type de document
Fiche Technique - Capteur de pression miniature - PST167.pdf
327.03 Ko
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Fichier 3D - - PST167_02-03.STEP
366.72 Ko
Fichier 3D - - PST167_02-08.STEP
184.46 Ko
Caractéristiques techniques
Sous-Famille
Capteurs Miniatures
Tension d'alimentation
8 à 16Vdc
Déséquilibre
0.5Vdc ± 0.05
Sensibilité
4Vdc ± 0.05
Gamme de pression (EM)
1bar
2bar
3bar
5bar
10bar
-1/+12bar
20bar
40bar
100bar
250bar
400bar
600bar
15PSI
30PSI
-14.5/+40PSI
70PSI
150PSI
300PSI
500PSI
1500PSI
3000PSI
5000PSI
8000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
M10x1-4h mâle, étancheité par joint torique 7.65 x1.63
3/8-24 UNF-3A mâle, étanchéité par joint torique 7.65x1.63
M5x0.8-6g mâle longueur 10mm, étanchéité par joint torique 5 x1,5 (pour Ø16)
M8x1-6g mâle, étanchéité par joint torique 5.7x1.9
M10x1 mâle forme G Minimess®
Ecrou Swagelok pour tube 6mm (réf.: SS-6M2-1)
1/4" VCR mâle
Connexion électrique
Câble blindé Viton AWG26, Ø2.8mm ±0.2mm, 4 fils
Embase hermétique MIL-C-26482 - 6 broches
Embase hermétique MIL-C-26482 - 4 broches
Embase miniature 4 broches CMR-S1-E-04P
Température de compensation
0 à +60°C
-25 à +125°C
-25 à +85°C
Dérives thermiques combinées
±0.02% EM/°C
Taille
Miniature
Diamètre
16.6mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Bande passante du signal de sortie
DC à 1000Hz @ -3dB
Non Linéarité et Hystérésis combinées
±0.25% EM
±0.1% EM
Répétabilité
±0.02%EM typique
