PHE160

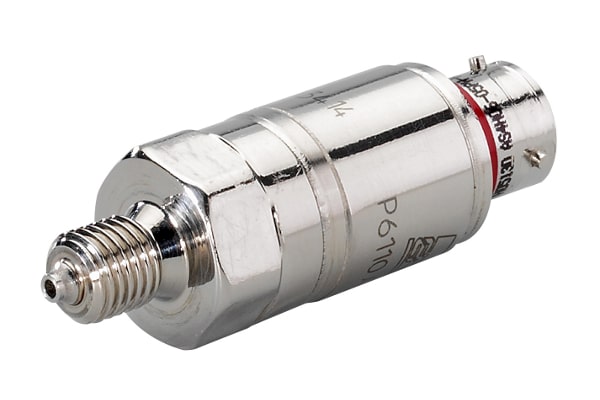

Capteur de pression miniature pour environnement difficile
Les capteurs de pression de la série PHE160 sont conçus pour fonctionner dans des environnements difficiles pouvant intégrer des contraintes thermiques, des chocs mécaniques et des vibrations
- Disponible en version 0,5-4,5Vdc
- Faibles dérives thermiques
- Capteur de pression miniature
- Large bande passante
Les capteurs de pression de la série PHE160 sont conçus pour fonctionner dans des environnements difficiles pouvant intégrer des contraintes thermiques, des chocs mécaniques et des vibrations. Ils sont particulièrement adaptés aux applications embarquées sur véhicule, aéronefs, satellites, robots ou missiles. Capables de mesurer des pressions absolue et relative de liquides ou de gaz de -1 à 250bar, leur construction en acier inoxydable, entièrement soudée (sans joint interne), les rend compatibles avec la majorité de fluides y compris les plus agressifs. Ils sont fabriqués à partir des éléments sensibles et composants les plus éprouvés et performants. Leur processus de fabrication très rigoureux, intégrant un déverminage spécifique, garantit qualité, précision et stabilité dans les applications les plus exigeantes. Les dimensions miniatures et la faible masse du PHE160 facilite son intégration.
Solutions:
Modèle(s)
Documents téléchargeables
Type de document
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Caractéristiques techniques
Sous-Famille
Capteurs Miniatures
Capteurs pour Environnement difficile
Tension d'alimentation
10Vdc stabilisé et filtré
Déséquilibre
±3%EM
Sensibilité
2 à 5mV/V
Gamme de pression (EM)
-1/+2bar
-1/+3bar
-1/+4bar
5bar
10bar
20bar
40bar
100bar
150bar
250bar
-14.5/+30PSI
-14.5/+40PSI
-14.5/+60PSI
70PSI
150PSI
300PSI
500PSI
1500PSI
3000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
M10x1-4h mâle, étancheité par joint torique 7.65 x1.63
3/8-24 UNF-3A mâle, étanchéité par joint torique 7.65x1.63
Connexion électrique
Câble blindé Viton AWG26, Ø2.8mm ±0.2mm, 4 fils
Température de compensation
-40 à +125°C
Dérives thermiques combinées
±0.02% EM/°C
Taille
Miniature
Diamètre
16.6mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Bande passante du signal de sortie
DC à 1000Hz @ -3dB
Non Linéarité et Hystérésis combinées
±0.25% EM
Répétabilité
±0.02%EM typique
Documents téléchargeables
Type de document
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Caractéristiques techniques
Sous-Famille
Capteurs Miniatures
Capteurs pour Environnement difficile
Tension d'alimentation
5Vdc ± 10mV
Déséquilibre
0.5Vdc ± 0.05
Sensibilité
4Vdc ± 0.05
Gamme de pression (EM)
-1/+2bar
-1/+3bar
-1/+4bar
5bar
10bar
20bar
40bar
100bar
150bar
250bar
-14.5/+30PSI
-14.5/+40PSI
-14.5/+60PSI
70PSI
150PSI
300PSI
500PSI
1500PSI
3000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
M10x1-4h mâle, étancheité par joint torique 7.65 x1.63
3/8-24 UNF-3A mâle, étanchéité par joint torique 7.65x1.63
Connexion électrique
Câble blindé Viton AWG26, Ø2.8mm ±0.2mm, 4 fils
Température de compensation
-40 à +125°C
Dérives thermiques combinées
±0.02% EM/°C
Taille
Miniature
Diamètre
16.6mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Bande passante du signal de sortie
DC à 1000Hz @ -3dB
Non Linéarité et Hystérésis combinées
±0.25% EM
Répétabilité
±0.02%EM typique
Documents téléchargeables
Type de document
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Caractéristiques techniques
Sous-Famille
Capteurs Miniatures
Capteurs pour Environnement difficile
Tension d'alimentation
8 à 16Vdc
Déséquilibre
0.5Vdc ± 0.05
Sensibilité
4Vdc ± 0.05
Gamme de pression (EM)
-1/+2bar
-1/+3bar
-1/+4bar
5bar
10bar
20bar
40bar
100bar
150bar
250bar
-14.5/+30PSI
-14.5/+40PSI
-14.5/+60PSI
70PSI
150PSI
300PSI
500PSI
1500PSI
3000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
M10x1-4h mâle, étancheité par joint torique 7.65 x1.63
3/8-24 UNF-3A mâle, étanchéité par joint torique 7.65x1.63
Connexion électrique
Câble blindé Viton AWG26, Ø2.8mm ±0.2mm, 4 fils
Température de compensation
-40 à +125°C
Dérives thermiques combinées
±0.02% EM/°C
Taille
Miniature
Diamètre
16.6mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Bande passante du signal de sortie
DC à 1000Hz @ -3dB
Non Linéarité et Hystérésis combinées
±0.25% EM
Répétabilité
±0.02%EM typique
