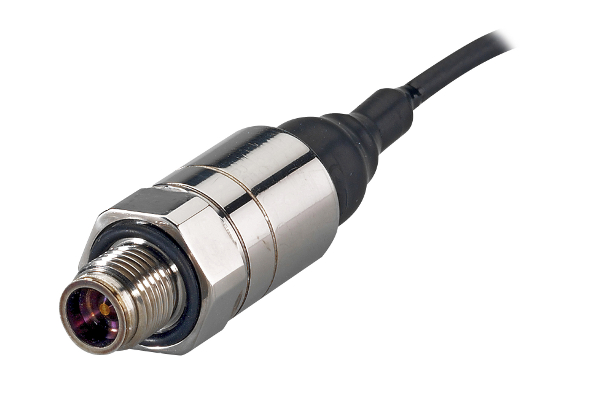

PSF160
Capteur de pression miniature semi-affleurant
Le PSF160 est conçu pour les mesures de pression dynamiques
- Utilisable de -40 à +125°C
- Technologie couche mince
- Capteur miniature semi affleurant
- Fréquence propre jusqu'à 120kHz
Le PSF160 est conçu pour les mesures de pression dynamiques. Grâce à une construction semi-affleurante, la membrane de mesure est exposée, en contact direct avec le fluide, avec un volume mort très réduit. Tout acier inoxydable, il est compatible avec une majorité de fluides, y compris les plus agressifs. Sans amplification ou doté d'un module de conditionnement intégré de dernière génération, le PSF160 est capable de mesurer les phénomènes les plus rapides. La technologie couche mince dont il est équipé, garantie les meilleures performances en température et dans le temps. Sa version à électronique intégrée (0-5Vdc ou 0.5-4.5Vdc), alimentable de 8 à 30Vdc, à faible consommation (< 10mA) et large bande passante, est particulièrement adaptée aux applications embarquées.
Solutions:
Modèle(s)
Documents téléchargeables
Type de document
Caractéristiques techniques
Sous-Famille
Capteurs Miniatures
Capteurs Spécifiques
Capteurs pour Environnement difficile
Tension d'alimentation
10Vdc stabilisé et filtré
Déséquilibre
±3%EM
Sensibilité
2 à 5mV/V
Gamme de pression (EM)
-1/+4bar
5bar
-1/+9bar
10bar
20bar
40bar
70bar
250bar
-14.5/+60PSI
70PSI
-14.5/+140PSI
150PSI
300PSI
500PSI
1000PSI
3000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
M10x1-4h mâle semi affleurant, étanchéité par joint torique 11.5 x1.5
Connexion électrique
Câble blindé Viton AWG26, Ø2.8mm ±0.2mm, 4 fils
Température de compensation
0 à +60°C
Dérives thermiques combinées
±0.02% EM/°C
Taille
Miniature
Diamètre
16.6mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Non Linéarité et Hystérésis combinées
±0.25% EM typique (±0.35% EM max.)
Répétabilité
±0.02%EM typique
Documents téléchargeables
Type de document
Caractéristiques techniques
Sous-Famille
Capteurs Miniatures
Capteurs Spécifiques
Capteurs pour Environnement difficile
Tension d'alimentation
5Vdc ± 10mV
Déséquilibre
0.5Vdc ± 0.05
Sensibilité
4Vdc ± 0.05
Gamme de pression (EM)
-1/+4bar
5bar
-1/+9bar
10bar
20bar
40bar
70bar
250bar
-14.5/+60PSI
70PSI
-14.5/+140PSI
150PSI
300PSI
500PSI
1000PSI
3000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
M10x1-4h mâle semi affleurant, étanchéité par joint torique 11.5 x1.5
Connexion électrique
Câble blindé Viton AWG26, Ø2.8mm ±0.2mm, 4 fils
Température de compensation
0 à +60°C
Dérives thermiques combinées
±0.02% EM/°C
Taille
Miniature
Diamètre
16.6mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Bande passante du signal de sortie
DC à 1000Hz @ -3dB
Non Linéarité et Hystérésis combinées
±0.25% EM
Répétabilité
±0.02%EM typique
Documents téléchargeables
Type de document
Caractéristiques techniques
Sous-Famille
Capteurs Miniatures
Capteurs Spécifiques
Capteurs pour Environnement difficile
Tension d'alimentation
8 à 30Vdc
Déséquilibre
0Vdc ± 0.05
4mA ± 0.1
Sensibilité
5Vdc ± 0.05
Gamme de pression (EM)
-1/+4bar
5bar
-1/+9bar
10bar
20bar
40bar
70bar
250bar
-14.5/+60PSI
70PSI
-14.5/+140PSI
150PSI
300PSI
500PSI
1000PSI
3000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
M10x1-4h mâle semi affleurant, étanchéité par joint torique 11.5 x1.5
Connexion électrique
Câble blindé Viton AWG26, Ø2.8mm ±0.2mm, 4 fils
Température de compensation
0 à +60°C
Dérives thermiques combinées
±0.02% EM/°C
Taille
Miniature
Diamètre
16.6mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Bande passante du signal de sortie
DC à 1000Hz @ -3dB
Non Linéarité et Hystérésis combinées
±0.25% EM
Répétabilité
±0.02%EM typique
Documents téléchargeables
Type de document
Caractéristiques techniques
Sous-Famille
Capteurs Miniatures
Capteurs Spécifiques
Capteurs pour Environnement difficile
Tension d'alimentation
8 à 16Vdc
Déséquilibre
0.5Vdc ± 0.05
Sensibilité
4Vdc ± 0.05
Gamme de pression (EM)
-1/+4bar
5bar
-1/+9bar
10bar
20bar
40bar
70bar
250bar
-14.5/+60PSI
70PSI
-14.5/+140PSI
150PSI
300PSI
500PSI
1000PSI
3000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
M10x1-4h mâle semi affleurant, étanchéité par joint torique 11.5 x1.5
Connexion électrique
Câble blindé Viton AWG26, Ø2.8mm ±0.2mm, 4 fils
Température de compensation
0 à +60°C
Dérives thermiques combinées
±0.02% EM/°C
Taille
Miniature
Diamètre
16.6mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Bande passante du signal de sortie
DC à 1000Hz @ -3dB
Non Linéarité et Hystérésis combinées
±0.25% EM
Répétabilité
±0.02%EM typique
