B037

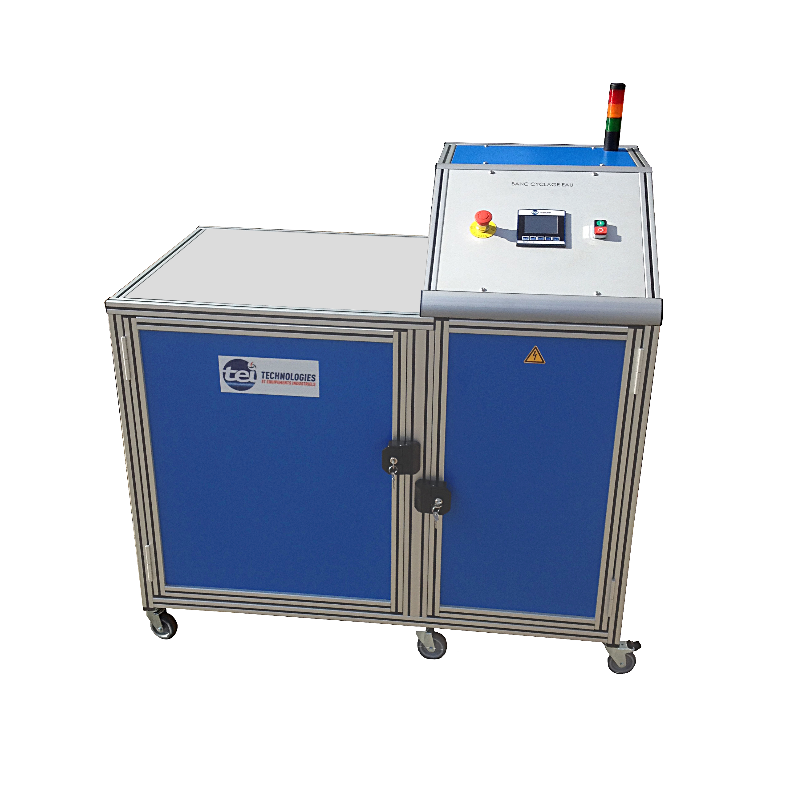

Banc de test pression cyclée
Le banc pression cyclé est destiné aux Services Essais souhaitant qualifier en endurance des pièces destinée aux réseaux de distribution d'eau
- Particulièrement adapté pour les tuyauteries de gros diamètres en plastique
- Capacité de test pour des pièces volumineuses avec dilatation importante (jusqu'à 2200cm3) jusqu'à 64 bar
Le banc pression cyclé est destiné aux Services Essais souhaitant qualifier en endurance des pièces destinée aux réseaux de distribution d'eau. Il est particulièrement adapté aux tuyauteries de gros diamètres, qu'elles soient rigides ou déformables.
Solutions:
Le banc En image
Modèle(s)
Documents téléchargeables
Type de document
Caractéristiques techniques
Sous-Famille
Cyclage - Endurance -Vieillissement
Applications
Test R&D
Points forts
Capacité de test pour des pièces volumineuses avec dilatation importante (jusqu'à 2200cm3) jusqu'à 64 bar
Particulièrement adapté pour les tuyauteries de gros diamètres en plastique
Spécifications Techniques
Cyclage : signal trapézoïdal paramétrable: PH/PB (bar); rampe (bar/sec) ; paliers H/B (sec), nombre de cycles
Alimentation eau: Réseau eau de ville 2 à 4 bar - raccordement sur vanne manuelle PP1/2''
Option: Mesure de dilatation de la pièce testée
Remplissage automatique de la pièce testée
Performances: régulation de 0…64bar G ± 250mbarG / vitesse max: 12 bar/sec
Alimentation électrique: 230V 50Hz 16A - câble de 5m avec fiche standard type E
Pilotage automatique par automate avec IHM intégrée - accès à distance aux résultats de test via MODBUSavec logiciel fourni (autre protocole: nous consulter)
Dilatation maximum tolérée de la pièce testée: 2200 cm3 - (davantage: nous consulter)
Alimentation pneumatique: Air comprimé à 6/8 bar - tuyauté DN6 - raccordement sur bout BE06
Fluide de test: eau de ville (huile: nous consulter)
Circuit hydraulique en boucle fermée (le cyclage ne génère pas de consommation d'eau)
Mots-Clés
Banc d'essai pression cyclée
Cyclage en pression
