B050
Banc d'essais pression cyclée 10Hz

Le Banc de pression cyclée 10Hz est destiné aux laboratoires et Services Essais souhaitant soumettre en parallèle plusieurs équipements (carters, vannes, tuyauteries etc
  • Test paramétrable de 0.5 à 5bar jusqu'à 10Hz
  • Cyclage automatique de plusieurs pièces en simultané jusqu'à 10 millions de cycle
  • Logiciel de pilotage convivial avec tracé des courbes en temps-réel
Le Banc de pression cyclée 10Hz est destiné aux laboratoires et Services Essais souhaitant soumettre en parallèle plusieurs équipements (carters, vannes, tuyauteries etc.) à un test d'endurance prolongé (jusqu'à 10 millions de cycles) avec une pression cyclique à fréquence élevée

Solutions:

Voir toutes nos solutions

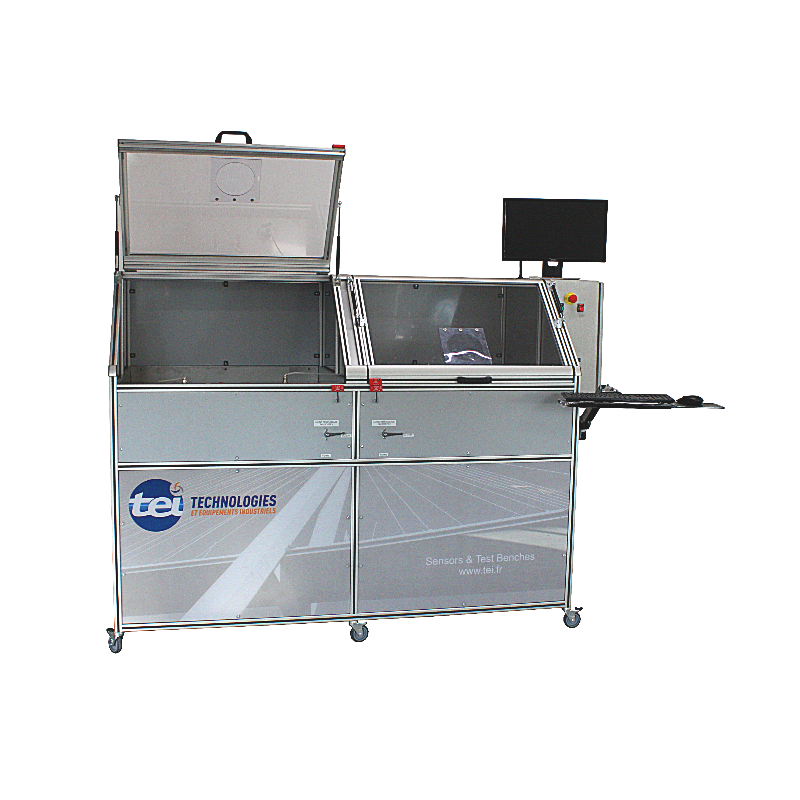

Le banc En image

Modèle(s)

Documents téléchargeables
Type de document
Fiche Technique - Banc pression cyclée 10Hz - B050.pdf
311.8 Ko
Caractéristiques techniques
Sous-Famille
Cyclage - Endurance -Vieillissement
Applications
Test R&D
Points forts
Cyclage automatique de plusieurs pièces en simultané jusqu'à 10 millions de cycle
Test paramétrable de 0.5 à 5bar jusqu'à 10Hz
Logiciel de pilotage convivial avec tracé des courbes en temps-réel
Spécifications Techniques
Cyclage : courbe sinusoïdale - fréquence paramétrable de 0.5 à 10Hz jusqu'à 10 millions de cycles (autresformes possibles : nous consulter)
Alimentation électrique : 230V 50Hz 16A - raccordement sur embase IEC
Pilotage par logiciel avec paramétrage du test par l'opérateur, régulation de la pression cyclée, tracé des courbes de pression (avec gabarit) et enregistrement des résultats pour chaque poste de test
Fluide de test : eau (air : nous consulter)
Régulation de pression : pression paramétrable de 0.5 … 5barG - tolérance : ±50mbar
Alimentation pneumatique : Air comprimé 8 à 10bar - raccordement BSPP1/2'' sur le banc
Mesure de pression : 4 chaines de mesure 0-10 barG ± 20mbar à dynamique élevée (1kHz - 3dB)
Contraintes de test : pièces testées rigides - volume inférieur ou égal à 4L
Dimensions (L x H x P) : 2200 x 1550 x 800 mm
Alimentation en eau : Réseau eau de ville 2 à 4 bar - raccordement BSPP3/8'' sur le banc
Capacité de test : 2 postes de test indépendants pouvant tester jusqu'à 2 équipements à la fois
