Accueil Produits Capteurs de Pression PDM220

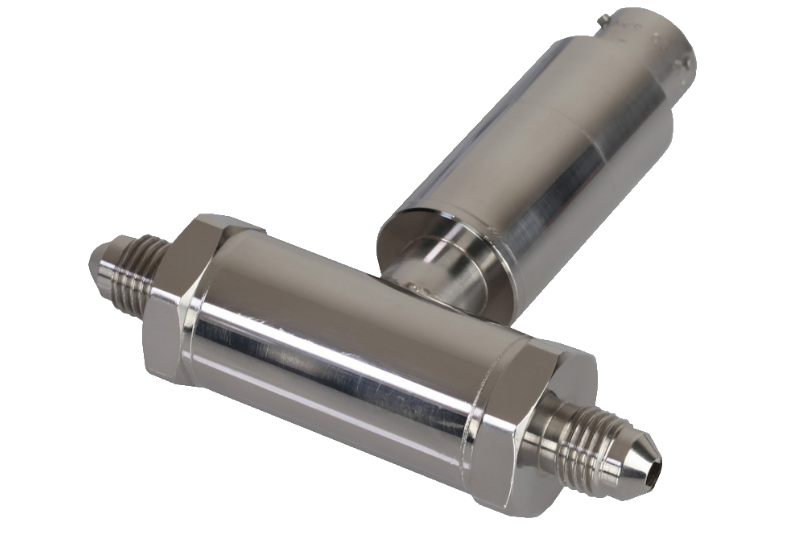

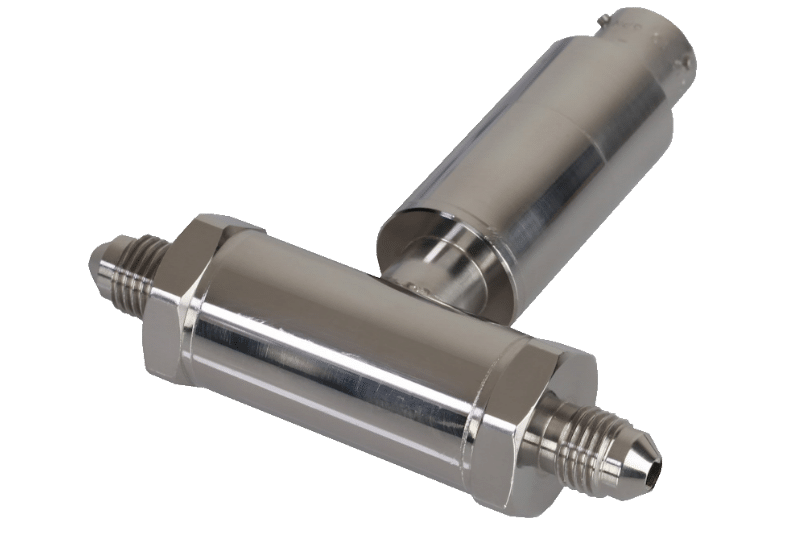

PDM220
Capteur de Pression Différentielle Compact

Les capteurs de la série PDM220 réalisent la mesure de pression différentielle de gaz et de liquides dans des gammes de pression de 250mbar à 600bar
Demander un devis
  • Tout acier inoxydable
  • Utilisable de -40 à +125°C
  • Signaux : 0-5V, 4-20mA, 0,5-4,5V
  • Pression différentielle de liquides
Les capteurs de la série PDM220 réalisent la mesure de pression différentielle de gaz et de liquides dans des gammes de pression de 250mbar à 600bar. Plusieurs modèles sont disponibles : bas niveau (mV/V), tension (0.5-4.5Vdc ou 0-5Vdc) et boucle de courant 4 à 20mA, 2 fils. La mesure peut être mono ou bidirectionnelle. Le corps du capteur de pression est acier inoxydable. La conception des capteurs de la série PDM220 privilégie la fiabilité et la robustesse, permettant des mesures de qualité en ambiances industrielles exigeantes.

Solutions:

Voir toutes nos solutions

Modèle(s)

Modèle
Tension d'alimentation
Signal de sortie
Consommation
PDF
PDM221
10Vdc stabilisé et filtré
mV/V
< 10mA
PDM224
8 à 30Vdc
0-5Vdc
< 10mA
PDM225
15 à 30Vdc
4-20mA
Boucle de courant
PDM227
8 à 30Vdc
0.5-4.5Vdc alimentation non régulée
< 10mA
Documents téléchargeables
Type de document
Fiche Technique - Capteur de Pression Différentielle Compact - PDM221.pdf
271.38 Ko
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Fichier 3D - Capteur de Pression Différentielle Compact 07-03 - PDM221_07-03.STEP
849.15 Ko
Fichier 3D - Capteur de Pression Différentielle Compact 10A-03 - PDM221_10A-03.STEP
908.14 Ko
Fichier 3D - Capteur de Pression Différentielle Compact 19-03 - PDM221_19-03.STEP
870.89 Ko
Caractéristiques techniques
Sous-Famille
Capteurs Haute Performance
Capteurs Spécifiques
Capteurs Industriels
Tension d'alimentation
10Vdc stabilisé et filtré
Déséquilibre
±3%EM
Sensibilité
1 à 2mV/V
Gamme de pression (EM)
250mbar
500mbar
1bar
3bar
5bar
10bar
20bar
40bar
100bar
250bar
400bar
600bar
Type
Différentiel Uni-directionnel
Différentiel Bi-directionnel
Connexion mécanique
1/4 Gaz A mâle
1/4 NPT mâle
M14x1.5-4h mâle avec cône interne à 60°
7/16-20 UNJF-3A mâle - MS33656-4, étanchéité conique
M10x1-4h mâle avec cône interne à 80°
Connexion électrique
Embase DIN 43650 - 4 broches
Embase hermétique MIL-C-26482 - 6 broches
Température de compensation
0 à +60°C
-25 à +125°C
-25 à +85°C
Dérives thermiques combinées
±0.02% EM/°C
Taille
Industriel
Diamètre
22mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Non Linéarité et Hystérésis combinées
±0.25% EM
±0.15% EM
Répétabilité
±0.05%EM
Documents téléchargeables
Type de document
Fiche Technique - Capteur de Pression Différentielle Compact - PDM224.pdf
269.64 Ko
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Fichier 3D - Capteur de Pression Différentielle Compact 07-03 - PDM224_07-03.STEP
849.15 Ko
Fichier 3D - Capteur de Pression Différentielle Compact 10A-03 - PDM224_10A-03.STEP
908.14 Ko
Fichier 3D - Capteur de Pression Différentielle Compact 19-03 - PDM224_19-03.STEP
870.89 Ko
Caractéristiques techniques
Sous-Famille
Capteurs Haute Performance
Capteurs Spécifiques
Capteurs Industriels
Tension d'alimentation
8 à 30Vdc
Déséquilibre
0Vdc ± 0.05
Sensibilité
5Vdc ± 0.05
Gamme de pression (EM)
250mbar
500mbar
1bar
3bar
5bar
10bar
20bar
40bar
100bar
250bar
400bar
600bar
Type
Différentiel Uni-directionnel
Différentiel Bi-directionnel
Connexion mécanique
1/4 Gaz A mâle
1/4 NPT mâle
M14x1.5-4h mâle avec cône interne à 60°
7/16-20 UNJF-3A mâle - MS33656-4, étanchéité conique
M10x1-4h mâle avec cône interne à 80°
Connexion électrique
Embase DIN 43650 - 4 broches
Embase hermétique MIL-C-26482 - 6 broches
Température de compensation
0 à +60°C
-25 à +125°C
-25 à +85°C
Dérives thermiques combinées
±0.02% EM/°C
Taille
Industriel
Diamètre
22mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Bande passante du signal de sortie
DC à 1000Hz @ -3dB
Non Linéarité et Hystérésis combinées
±0.25% EM
±0.15% EM
Répétabilité
±0.05%EM
Documents téléchargeables
Type de document
Fiche Technique - Capteur de Pression Différentielle Compact - PDM225.pdf
268.87 Ko
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Fichier 3D - Capteur de Pression Différentielle Compact 07-03 - PDM225_07-03.STEP
849.15 Ko
Fichier 3D - Capteur de Pression Différentielle Compact 10A-03 - PDM225_10A-03.STEP
908.14 Ko
Fichier 3D - Capteur de Pression Différentielle Compact 19-03 - PDM225_19-03.STEP
870.89 Ko
Recommandations électriques - Résistance de charge pour transmetteurs 4-20mA - PTA225.pdf
99.1 Ko
Caractéristiques techniques
Sous-Famille
Capteurs Haute Performance
Capteurs Spécifiques
Capteurs Industriels
Tension d'alimentation
15 à 30Vdc
Déséquilibre
4mA ± 0.1
Sensibilité
16mA ± 0.1
Gamme de pression (EM)
250mbar
500mbar
1bar
3bar
5bar
10bar
20bar
40bar
100bar
250bar
400bar
600bar
Type
Différentiel Uni-directionnel
Différentiel Bi-directionnel
Connexion mécanique
1/4 Gaz A mâle
1/4 NPT mâle
M14x1.5-4h mâle avec cône interne à 60°
7/16-20 UNJF-3A mâle - MS33656-4, étanchéité conique
M10x1-4h mâle avec cône interne à 80°
Connexion électrique
Embase DIN 43650 - 4 broches
Embase hermétique MIL-C-26482 - 6 broches
Température de compensation
0 à +60°C
-25 à +125°C
-25 à +85°C
Dérives thermiques combinées
±0.02% EM/°C
Taille
Industriel
Diamètre
22mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Bande passante du signal de sortie
DC à 1000Hz @ -3dB
Non Linéarité et Hystérésis combinées
±0.25% EM
±0.15% EM
Répétabilité
±0.05%EM
Documents téléchargeables
Type de document
Fiche Technique - Capteur de Pression Différentielle Compact - PDM227.pdf
269.77 Ko
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Fichier 3D - Capteur de Pression Différentielle Compact 07-03 - PDM227_07-03.STEP
849.15 Ko
Fichier 3D - Capteur de Pression Différentielle Compact 10A-03 - PDM227_10A-03.STEP
908.14 Ko
Fichier 3D - Capteur de Pression Différentielle Compact 19-03 - PDM227_19-03.STEP
870.89 Ko
Caractéristiques techniques
Sous-Famille
Capteurs Haute Performance
Capteurs Spécifiques
Capteurs Industriels
Tension d'alimentation
8 à 30Vdc
Déséquilibre
0.5Vdc ± 0.05
Sensibilité
4Vdc ± 0.05
Gamme de pression (EM)
250mbar
500mbar
1bar
3bar
5bar
10bar
20bar
40bar
100bar
250bar
400bar
600bar
Type
Différentiel Uni-directionnel
Différentiel Bi-directionnel
Connexion mécanique
1/4 Gaz A mâle
1/4 NPT mâle
M14x1.5-4h mâle avec cône interne à 60°
7/16-20 UNJF-3A mâle - MS33656-4, étanchéité conique
M10x1-4h mâle avec cône interne à 80°
Connexion électrique
Embase DIN 43650 - 4 broches
Embase hermétique MIL-C-26482 - 6 broches
Température de compensation
0 à +60°C
-25 à +125°C
-25 à +85°C
Dérives thermiques combinées
±0.02% EM/°C
Taille
Industriel
Diamètre
22mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Bande passante du signal de sortie
DC à 1000Hz @ -3dB
Non Linéarité et Hystérésis combinées
±0.25% EM
±0.15% EM
Répétabilité
±0.05%EM
