PHE220

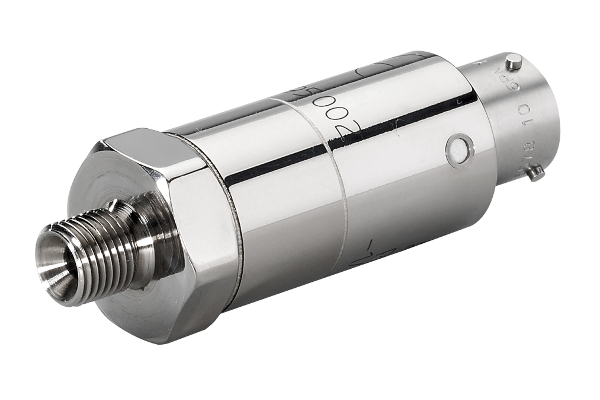

Capteur de pression compact pour environnement difficile
Les capteurs de pression de la série PHE220 sont conçus pour fonctionner dans des environnements difficiles pouvant intégrer des contraintes thermiques, des chocs mécaniques et des vibrations
- Tout acier inoxydable
- Capteur robuste ef fiable
- Faibles dérives thermiques
- Large bande passante
Les capteurs de pression de la série PHE220 sont conçus pour fonctionner dans des environnements difficiles pouvant intégrer des contraintes thermiques, des chocs mécaniques et des vibrations. Ils sont particulièrement adaptés aux applications embarquées sur véhicule, aéronefs et satellites. Capables de mesurer des pressions absolue et relative de liquides ou de gaz de -1 à 600bar, leur construction en acier inoxydable et entièrement soudée (sans joint interne) les rend compatibles avec la majorité de fluides y compris les plus agressifs. Ils sont fabriqués à partir des éléments sensibles et composants les plus éprouvés et performants. Leur processus de fabrication très rigoureux, intégrant un déverminage spécifique, garantit qualité, précision et stabilité dans les applications les plus exigeantes. Le large choix de raccords mécaniques et connexions électriques facilite leur intégration.
Solutions:
Modèle(s)
Documents téléchargeables
Type de document
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Fichier 3D - Capteur de pression compact pour environnement difficile 10A-03 - PHE221_10A-03.STEP
743.78 Ko
Fichier 3D - Capteur de pression compact pour environnement difficile 10A-08 - PHE221_10A-08.STEP
9.05 Mo
Fichier 3D - Capteur de pression compact pour environnement difficile 13-03 - PHE221_13-03.STEP
720.52 Ko
Fichier 3D - Capteur de pression compact pour environnement difficile 13-08 - PHE221_13-08.STEP
9.03 Mo
Fichier 3D - Capteur de pression compact pour environnement difficile 19-03 - PHE221_19-03.STEP
725.89 Ko
Fichier 3D - Capteur de pression compact pour environnement difficile 19-08 - PHE221_19-08.STEP
9.04 Mo
Caractéristiques techniques
Sous-Famille
Capteurs Haute Performance
Capteurs pour Environnement difficile
Tension d'alimentation
10Vdc stabilisé et filtré
Déséquilibre
±3%EM
Sensibilité (EM < 3bar).
3 à 10mV/V
Sensibilité (EM >= 3bar)
2 à 5mV/V
Gamme de pression (EM)
±100mbar
±250mbar
±500mbar
±1bar
2bar
5bar
10bar
20bar
40bar
100bar
250bar
400bar
600bar
±1.5PSI
±3.5PSI
±7PSI
±14.5PSI
30PSI
40PSI
70PSI
150PSI
300PSI
500PSI
1500PSI
3000PSI
5000PSI
8000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
1/4 Gaz A mâle
1/4 NPT mâle
M14x1.5-4h mâle avec cône interne à 60°
Connexion électrique
Embase hermétique MIL-C-26482 - 6 broches
Température de compensation
-40 à +125°C
Dérives thermiques combinées
±3% EM de -40 à +125°C pour les gammes < 1 bar
±1.5% EM de -40 à +125°C
Taille
Compact
Diamètre
22mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Non Linéarité et Hystérésis combinées
±0.25% EM
Répétabilité
±0.02%EM typique
Documents téléchargeables
Type de document
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Fichier 3D - Capteur de pression compact pour environnement difficile 10A-03 - PHE224_10A-03.STEP
743.78 Ko
Fichier 3D - Capteur de pression compact pour environnement difficile 10A-08 - PHE224_10A-08.STEP
9.05 Mo
Fichier 3D - Capteur de pression compact pour environnement difficile 13-03 - PHE224_13-03.STEP
720.52 Ko
Fichier 3D - Capteur de pression compact pour environnement difficile 13-08 - PHE224_13-08.STEP
9.03 Mo
Fichier 3D - Capteur de pression compact pour environnement difficile 19-03 - PHE224_19-03.STEP
725.89 Ko
Fichier 3D - Capteur de pression compact pour environnement difficile 19-08 - PHE224_19-08.STEP
9.04 Mo
Caractéristiques techniques
Sous-Famille
Capteurs Haute Performance
Capteurs pour Environnement difficile
Tension d'alimentation
8 à 30Vdc
Déséquilibre
0Vdc ± 0.05
Sensibilité
5Vdc ± 0.05
Gamme de pression (EM)
±100mbar
±250mbar
±500mbar
±1bar
2bar
5bar
10bar
20bar
40bar
100bar
250bar
400bar
600bar
±1.5PSI
±3.5PSI
±7PSI
±14.5PSI
30PSI
40PSI
70PSI
150PSI
300PSI
500PSI
1500PSI
3000PSI
5000PSI
8000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
1/4 Gaz A mâle
1/4 NPT mâle
M14x1.5-4h mâle avec cône interne à 60°
Connexion électrique
Embase hermétique MIL-C-26482 - 6 broches
Température de compensation
-40 à +125°C
Dérives thermiques combinées
±3% EM de -40 à +125°C pour les gammes < 1 bar
±1.5% EM de -40 à +125°C
Taille
Compact
Diamètre
22mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Bande passante du signal de sortie
DC à 1000Hz @ -3dB
Non Linéarité et Hystérésis combinées
±0.25% EM
Répétabilité
±0.02%EM typique
Documents téléchargeables
Type de document
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Fichier 3D - Capteur de pression compact pour environnement difficile 10A-03 - PHE227_10A-03.STEP
743.78 Ko
Fichier 3D - Capteur de pression compact pour environnement difficile 10A-08 - PHE227_10A-08.STEP
9.05 Mo
Fichier 3D - Capteur de pression compact pour environnement difficile 13-03 - PHE227_13-03.STEP
720.52 Ko
Fichier 3D - Capteur de pression compact pour environnement difficile 13-08 - PHE227_13-08.STEP
9.03 Mo
Fichier 3D - Capteur de pression compact pour environnement difficile 19-03 - PHE227_19-03.STEP
725.89 Ko
Fichier 3D - Capteur de pression compact pour environnement difficile 19-08 - PHE227_19-08.STEP
9.04 Mo
Caractéristiques techniques
Sous-Famille
Capteurs Haute Performance
Capteurs pour Environnement difficile
Tension d'alimentation
8 à 30Vdc
Déséquilibre
1Vdc ± 0.05
Sensibilité
5Vdc ± 0.05
Gamme de pression (EM)
±100mbar
±250mbar
±500mbar
±1bar
2bar
5bar
10bar
20bar
40bar
100bar
250bar
400bar
600bar
±1.5PSI
±3.5PSI
±7PSI
±14.5PSI
30PSI
40PSI
70PSI
150PSI
300PSI
500PSI
1500PSI
3000PSI
5000PSI
8000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
1/4 Gaz A mâle
1/4 NPT mâle
M14x1.5-4h mâle avec cône interne à 60°
Connexion électrique
Embase hermétique MIL-C-26482 - 6 broches
Température de compensation
-40 à +125°C
Dérives thermiques combinées
±3% EM de -40 à +125°C pour les gammes < 1 bar
±1.5% EM de -40 à +125°C
Taille
Compact
Diamètre
22mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Bande passante du signal de sortie
DC à 1000Hz @ -3dB
Non Linéarité et Hystérésis combinées
±0.25% EM
Répétabilité
±0.02%EM typique
